S7-200 PLC十六进制数转换为ASCII码指令HTA及应用实

    十六进制数转换为ASCII码指令HTA(HEX TO ASCII)。指令格式如图4-51所示，由图可以看出，它有2个数据输入端及1个输出端：    ①IN：十六进制数开始位的字节首地址。    ②LEN：转换位数，字节型，最大长度为255。    ③OUT：输出字节的首地址。    当允许输入EN有效时，把从输入数据IN开始的长度为LEN位的十六进制数，转换成ASCII码，并将结果送到首地址为OUT的字节存储单元。    如果输入数据中有非法的ASCII字符，则终止转换操作，特殊继电器SM1.7置1。    【例】  图4-52是一个十六进制数转换为ASCII码指令编程的例子。当I0.0接通时，从VB100开始的连续2个单元的十六进制数(24、56)被转换成ASCII码，依次存放到以VB200开始的连续单元中。
    图4-51    十六进制数转换为ASCII码指令

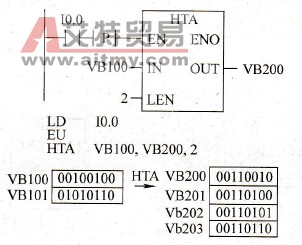

    图4-52    十六进制数转换为ASCII码举例
