车库自动门的PLC控制系统开发实例

来源:艾特贸易2017-06-05

简介1 .明确系统控制要求 系统要求车库门在车辆进出时能自动打开关闭,车库门控制结构如图 5-41 所示。系统控制具体要求如下。 在车辆入库经过入门传感器时,入门传感器开关闭合,车

    1.明确系统控制要求    系统要求车库门在车辆进出时能自动打开关闭,车库门控制结构如图5-41所示。系统控制具体要求如下。    在车辆入库经过入门传感器时,入门传感器开关闭合,车库门电机正转,车库门上升,当车库门上升到上限位开关处时,电机停转;车辆进库经过出门传感器时,出门传感器开关闭合,车库门电机反转,车库门下降,当车库门下降到下限位开关处时,电机停转。    在车辆出库经过出门传感器时,出门传感器开关闭合,车库门电机正转,车库门上升,当门上升到上限位开关处时,电机停转;车辆出库经过入门传感器时,入门传感器开关闭合,车库门电机反转,车库门下降,当门下降到下限位开关处时,电机停转。
车库门控制结构示意图

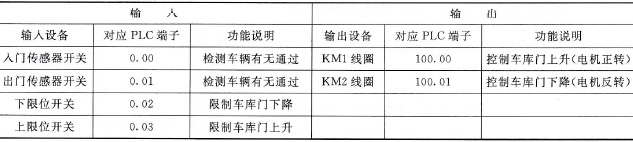

    5-41    车库门控制结构示意图    2.确定输入/输出设备,并为其分配合适的PLC I/O端子    车库自动门控制需用到的输入/输出设备和对应的PLC端子见表5-4    5-4    车库自动门控制采用的输入/输出设备和对应的PLC端子
车库自动门控制采用的输入/输出设备和对应的PLC端子
   3.绘制车库自动门的PLC控制线路图    5-42为车库自动门的PLC控制线路图。
车库自动门的PLC控制线路图
    5-42    车库自动门的PLC控制线路图    4.编写PLC控制程序    启动CX-P编程软件,编写满足控制要求的梯形图程序,编写完成的梯形图如图5-43所示。
车库自动门控制梯形图程序

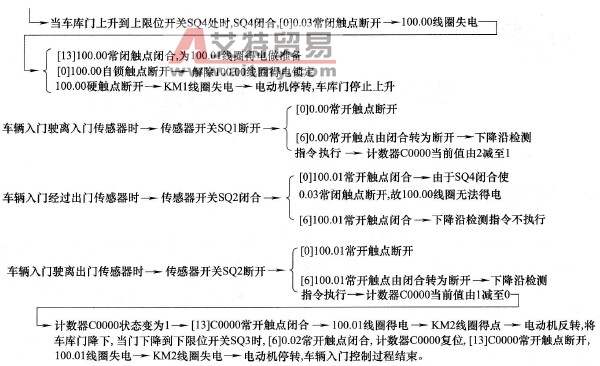

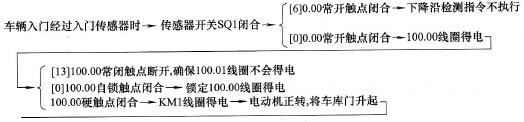

    5-43    车库自动门控制梯形图程序    5.详解硬件线路和梯形图的工作原理    下面结合图5-42控制线路和图5-43梯形图来说明车库门的控制原理。    (1)入门控制过程

车库自动门控制梯形图程序

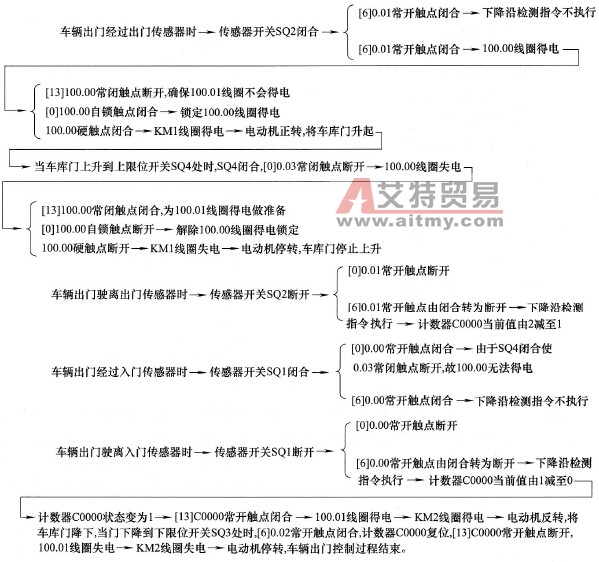

    (2)出门控制过程
