S7-200系列PLC的结构概述

    同其他的PLC一样，S7 -200系统的基本组成也是主机单元加编程器。在需要进行系统扩展时，系统组成中还可包括：数字量扩展单元模板、模拟量扩展单元模板、通信模板、网络设备、人机界面HMI等。S7 -200的基本构成如图4-1所示。

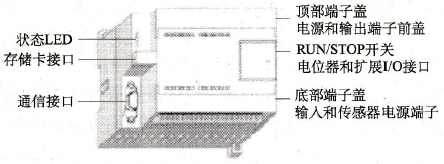

    图4-1    S7-200 PLC系统的基本构成    S7-200系列PLC 4种CPU的外部结构大体相同，如图4-2所示。
    图4-2    S7-200 PLC主机外观结构图    ·状态指示灯( LED)显示CPU所处的工作状态，分别为：RUN（运行），STOP（停止），TERM（终端）。    ·存储卡接口可以插入存储卡。    ·通信接口可以连接RS-485总线的通信电缆。    ·顶部端子盖下面为输出端子运行状态显示和PLC供电电源端子。    ·前盖下面有运行、停止开关和接口模块插座。将开关拨向停止位置时，可对PLC编写程序，但不能运行；将开关拨向运行位置时，PLC处于运行状态，此时不能对其编写程序；将开关拨向监控状态，可以运行程序，同时还可以监视程序的运行状态。接口插座用于连接扩展模块，实现I/O扩展。    ·底部端子盖下面为输入端子运行状态显示和传感器电源端子。
