S7-200的定时器功能简介

     S7-200的CPU22X系列的PLC有3种类型的定时器：通电延时定时器(TON)、断电延时定时器(TOF)和保持型通电延时定时器(TONR)，总共提供256个定时器T0~T255，其中TONR为64个，其余192个可定义为TON或TOF。定时精度可分为3个等级：1ms、10ms和100ms。有关3种定时器的详细情况可参见表4-5。    表4-5    S7-200的3种定时器指令
    定时器的定时时间为：    T= PT×S
    式中，T为定时器的定时时间；PT为定时器的设定值，数据类型为整数型，范围：0~32767；S为定时器的精度。    定时器指令需要3个操作数：编号、设定值和允许输入，图4-14为TON定时器应用示例。

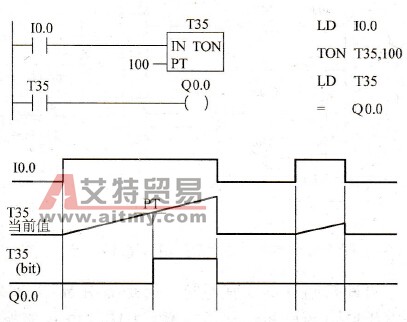

    图4-14    TON定时器应用示例    当定时器T35的允许输入I0.0为ON时，T35开始计时，定时器T35的当前值寄存器从0开始增加，每10ms加1，当T35的当前值达到设定值PT（本例中为1s）时，T35的状态位(bit)为ON，T35的动合触点为ON，使得Q0.0为ON。当I0.0为OFF时，T35复位，定时器的状态位(bit)清0，当前值寄存器清0。由于第二次允许输入端I0.0接通时间小于T35的定时时间，而造成Q0.0无输出。
