PLC梯形图的编程技巧

    梯形图编程技巧主要如下。    ①串联触点多的电路应放在上方。如图5-7 (a)所示是不合适的编制方式，应将它改为图(b)形式。

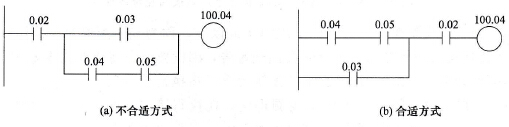

    图5-7    串联触点多的电路应放在上方    ②并联触点多的电路放在左边，如图5-8 (b)所示。    ③对于多重输出电路，应将串有触点或串联触点多的电路放在下边，如图5-9 (b)所示。
    图5-8    并联触点多的电路放在左边

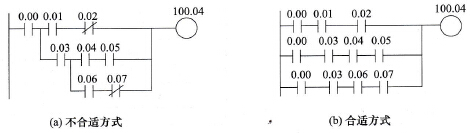

    图5-9    将串有触点或串联触点多的输出电路放在下边    ④如果电路复杂，可以重复使用一些触点改成等效电路，再进行编程。如将图5-10(a)改成图5-10 (b)形式。
    图5-10    对于复杂电路可重复使用一些触点改成等效电路来进行编程
