PLC的定时器指令概述

    定时器指令包括定时器(100ms)、高速定时器(10ms)、超高速定时器(1ms)、累计定时器、长时间定时器和多输出定时器指令。各定时器指令的名称、助记符和功能号如下。
    指令名称     助记符     功能号     定时器     BCD     TIM -     BIN     TIMX     550     高速定时器     BCD     TIMH     015     BIN     TIMHX     551     超高速定时器     BCD     TMHH     540     BIN     TMHHX     552     累计定时器     BCD     TTIM     087     BIN     TTIMX     555     长时间定时器     BCD     TIML     542     BIN     TIMLX     553     多输出定时器     BCD        MTIM     543     BIN     MTIMX     554     根据定时设定值的数据类型不同，定时器指令可分为BCD类定时器指令和BIN类定时器指令，它们各自对应的指令功能相同（如TIM指令与TIMX指令的功能相同），仅指令助记符、定时设定值的数据类型及范围不同，BCD类定时器指令的设定值范围为#0000～9999，BIN类定时器指令的设定值范围为#0000～FFFF或&0～65535，由此可以看出，BIN类定时器指令的设定值范围更大，故定时时间更长。    在编程时，CX-P软件默认只能输入BCD类定时器指令，若要输入BIN类定时器指令，可在CX-P软件工程区的“新PLC”上单击鼠标右键，在弹出的菜单中选择“属性”，会弹出如图5-12 (a)所示的对话框，勾选其中的“以二进制形式执行定时器/计数器”项，马上弹出的如图5-12 (b)所示的对话框，确定后即可让CX-P软件能输入BIN类定时器指令，此时BCD类定时器指令就无法输入。

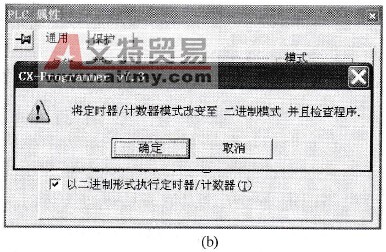

    图5-12    设置BIN类定时器指令输入方式    BCD类、BIN类定时器指令功能相同，而且BCD类指令的定时设定值为更直观的十进制，故本节主要介绍BCD类定时器指令，若要使用BIN类定时器指令，可参照对应的BCD类指令。
