PLC定时器TIM(100ms)、高速定时器TIMH(10ms)和超高速定

    (1)指令说明    指令说明如下。
    (2)指令使用举例    TIM、TIMH和TMHH指令都是以逐减1方式计时，区别在于定时单元不同，了解其中一种指令的用法就很容易掌握其他指令。下面以TIM指令为例说明，TIM指令的使用如图5-13所示。    当常开触点0.00由断开转为闭合时，定时器T0000的当前值变为设定值100(#0100)，如图5-13 (b)所示，在触点0.00闭合期间，定时器T0000的当前值从设定值开始每过100ms减1，当前值减到0（即定时时间到）时，定时器状态位马上变为1，若定时器当前值减到0时触点0. 00仍闭合，当前值维持为0不变，状态位维持“1”态不变；当触点0.00断开后，定时器当前值由0变为设定值，同时定时器状态位变为0。在定时器状态位为1时，定时器T0000常开触点闭合，100. 01线圈得电。    在定时器计时期间，如果当前值未减到0时触点0.00就断开，当前值马上变为设定值，如图5-13 (c)所示，在触点0.00断开期间，当前值维持为设定值不变，直到触点0.00闭合时当前值才又从设定值开始逐减1计时。    总之，当TIM、TIMH和TMHH指令输入为ON时，从设定值开始逐减1计时，当计时时间到（即当前值减至0）时，定时器动作（即状态位变为1），可驱动相同编号的触点动作；当指令输入变为OFF时，定时器停止计时，当前值等于设定值，状态位为0。

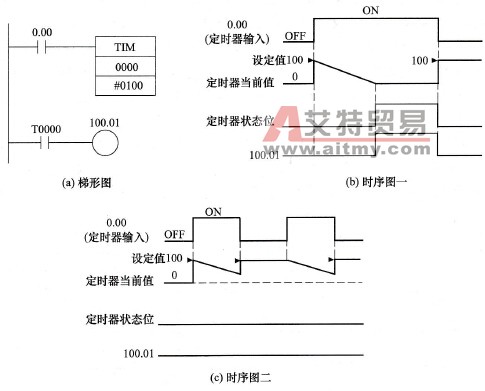

    图5-13    TIM指令的使用    (3)指令使用要点    定时器指令使用要点如下。    ①定时器TIM、高速定时器TIMH、超高速定时器TMHH和累计定时器TTIM指令共用0000～4095（可简写作0～4095）定时器。在同一程序中，不同的定时器指令不要使用相同编号的定时器，如TIM、TIMH指令同时使用0000定时器，会产生误动作，因为在同一时间内一个定时器不可能既作100ms定时器，又作10ms的定时器。    ②当PLC的扫描周期大于100ms时，如果使用0016～4095定时器会计时不准确，这种情况下应使用0000～0015定时器。
