PLC的累计定时器TTIM(100ms)指令说明

    (1)指令说明    指令说明如下。
    (2)指令使用举例    累计定时器TTIM指令的使用如图5-14所示。    当常开触点0.00闭合时，累计定时器T1的定时输入端为ON，T1当前值开始逐增1计时，当当前值增至设定值100时，T1的状态位变为1，同时当前值维持设定值不变，如图5-14 (b)所示，即使触点0.00断开，定时器输入端由ON变为OFF后，T1的当前值和状态位仍保持不变。当常开触点0. 01闭合时，累计定时器T1的复位输入端为ON，T1被复位，当前值和状态位均变为0。当T1的状态位为1时，T1常开触点闭合，100. 01线圈得电。    在累加定时器T1计时期间，如果当前值未增到设定值时定时器输入端就由ON变为OFF，如图5-14 (c)所示，T1的当前值保持不变，当定时器输入端再次变为ON时，T1在当前值的基础上累增1计时，直增到设定值为止，增到设定值后T1的状态位变为1。

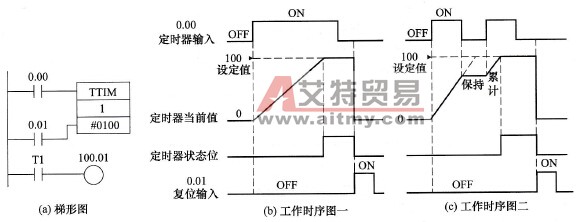

    图5-14    累计定时器TTIM指令的使用
