PLC的长时间定时器TIML(100ms)指令说明及使用举例

    (1)指令说明    指令说明如下。
    (2)指令使用举例    长时间定时器TIML指令的使用如图5-15所示。    当常开触点0.00闭合时，长时间定时器TIML指令输入端为ON，TIML指令执行，将设定值存储通道D201、D200中的设定值100000送入当前值存储通道D101、D100，然后开始每过100ms逐减1计时，当当前值存储通道D101、D100中的值减至0时，定时器状态位通道200的00位变为1，即200. 00位变为1。当200. 00位为1时，编号相同的200. 00常开触点闭合，100. 00线圈得电。    当TIML指令输入由ON变为OFF时，当前值通道自动装载设定值通道的设定值，同时定时器状态位为1变为0。

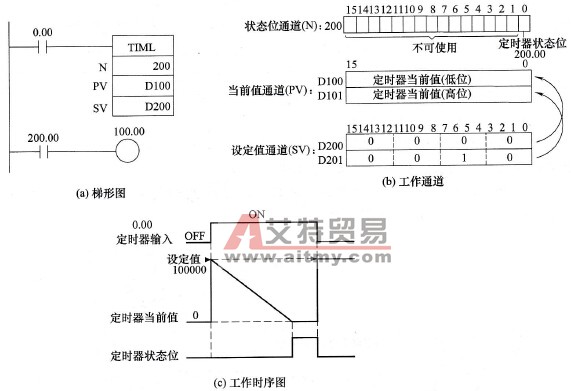

    图5-15    长时间定时器TIML指令的使用
