PLC的多输出定时器MTIM(100ms)指令说明及使用举例

    (1)指令说明    指令说明如下。
    (2)指令使用举例    多输出定时器MTIM指令的使用如图5-16所示。    当常开触点0.00闭合时，多输出定时器MTIM指令输入端为ON，如果200通道(N) 第9位为0、第8位为1时，D100通道(PV)中的当前值被复位，当第8位由1变为0时，定时器开始工作，D100通道(PV)中的当前值由0开始每过100ms逐增1。    当D100通道(PV)中的当前值增到D200通道(SV)中的设定值80时，200通道(N)中第0位200. 00（第0定时状态位）变为1且保持。    当D100通道(PV)中的当前值增到D201通道(SV+1)中的设定值90时，200通道(N)中第1位200. 01（第1定时状态位）变为1且保持。若这时200通道中第9位（累计停止输入）由0变为1，定时器停止计时，当前值保持不变，直到200通道中第9位由1变为0，定时器在当前值基础上继续逐增1计时。当当前值增到最大值9999时自动返回到0，同时200通道(N)中第0～7位均变为0。    如果定时器当前值未增到SV+7通道的设定值时200. 08位（定时器复位）由0变为1，定时器被提前复位，当前值和各定时状态位均被复位。    在200. 00位为1时，200. 00常开触点闭合，100.01线圈得电；在200. 01位为1时，200. 01常开触点闭合，100. 02线圈得电。

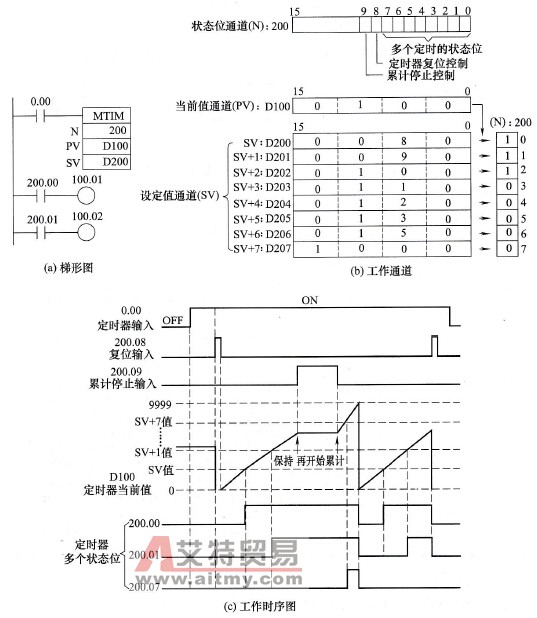

    图5-16    多输出定时器MTIM指令的使用
    定时器复位和累计停止控制只有在MTIM指令输入为ON时才有效。
