PLC的计数器CNT指令说明及使用举例

    (1)指令说明    指令说明如下。
    (2)指令使用举例    计数器CNT指令的使用如图5-17所示。    如图5-17 (a)、(b)所示，首先让常开触点0.00闭合时，对计数器C0001复位，计数器的当前值变为设定值5，0.00触点断开后，计数器处于等待状态，由于P_0_2s触点以0.1s通0.1s断的频率工作，即给计数器计数输入端输入周期为0.2s的脉冲，计数器开始逐减1计数，每输入一个脉冲，计数器当前值减1。当计数器当前值减到0时，计数器状态位变为1，当前值和状态位保持，直到0.00触点闭合，计数器被复位，当前值变为设定值，状态位变为0。在计数器C0001状态位为1时，相同编号的C0001常开触点闭合，线圈100. 01得电。    如果计数器当前值未减到0时0.00触点就闭合，会对计数器提前复位，如图5-17 (c)所示，在0.00触点闭合期间（即复位端为ON时），脉冲输入无效，直到0.00触点断开，才重新从设定值开始逐减1计数。    由于计数器当前值具有掉电保持特点，因此在PLC重新上电运行时需要对计数器进行复位，即在PLC上电首次执行程序时要让0.00触点闭合再断开，否则计数器将会在掉电前的当前值的基础上逐减1计数。

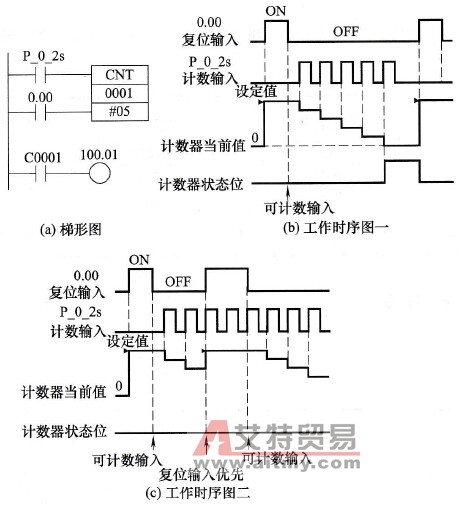

    图5-17    计数器CNT指令的使用
