PLC的可逆计数器CNTR指令说明及使用举例

    (1)指令说明    指令说明如下。
    (2)指令使用举例    可逆计数器CNTR指令的使用如图5-18所示。    首先给可逆计数器C0001复位端输入一个脉冲，计数器被复位，当前值变为0；然后从加法计数端输入脉冲，每输入一个脉冲，计数器当前值增1，当前值增到设定值3后输入第4个脉冲，当前值又变为0，同时计数器状态位变为1，当输入第5个脉冲时，当前值由0增到1，同时计数器状态位变为0。减法计数端每输入1个脉冲时，计数器当前值会逐减1，当前值减到0后，接着输入一个脉冲会使当前值变为设定值，同时计数器状态位变为1，如果再输入一个脉冲，当前值减1，同时计数器状态位变为0。    在计数器C0001的状态位为1期间，C0001常开触点闭合，100. 00线圈得电。

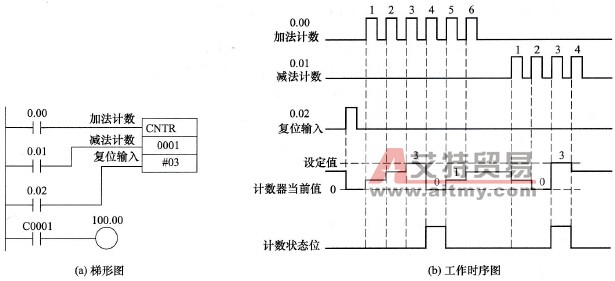

    图5-18    可逆计数器CNTR指令的使用
