PLC的定时控制线路与梯形图

    定时控制方式很多，下面介绍两种典型的定时控制线路与梯形图。    (1)延时启动定时运行控制线路与梯形图    延时启动定时运行控制的PLC线路与梯形图如图5-24所示，其实现的功能是：按下启动按钮3s后，电动机开始运行；松开启动按钮后，运行5s会自动停止。

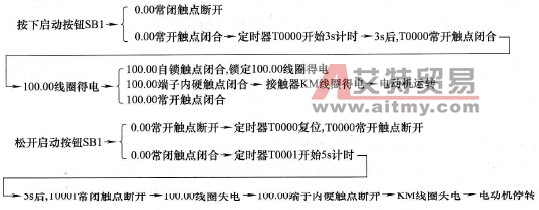

    图5-24    延时启动定时运行控制的PLC线路与梯形图    线路与梯形图说明如下。

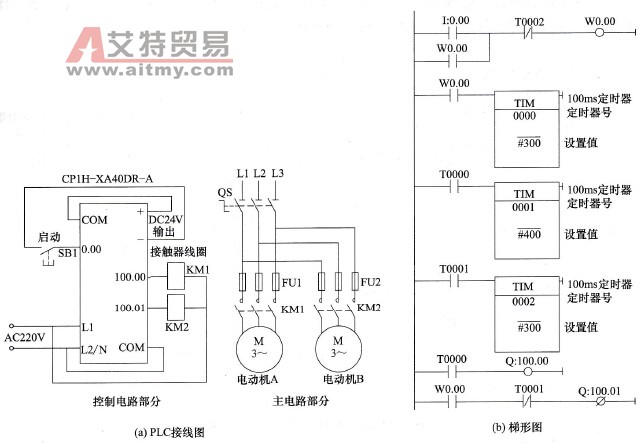

    (2)多定时器组合控制线路与梯形图    图5-25是一种典型的多定时器组合控制的PLC线路与梯形图，其实现的功能是：按下启动按钮后电动机B马上运行，30s后电动机A开始运行，70s后电动机B停转，100s后电动机A停转。

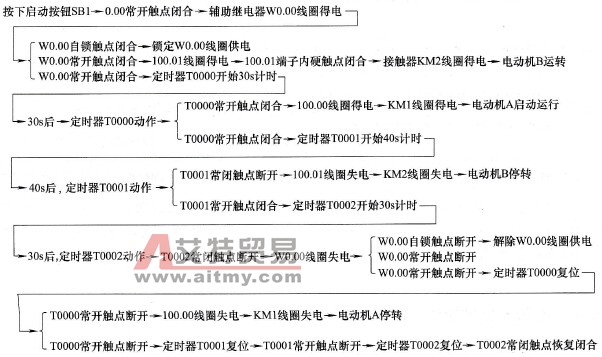

    图5-25    一种典型的多定时器组合控制的PLC线路与梯形图    线路与梯形图说明如下。
