PLC的长定时控制线路与梯形图

    单独定时器的定时时间有限，采用定时器和计数器组合可以延长定时时间。定时器与计数器组合延长定时控制的PLC线路与梯形图如图5-26所示。

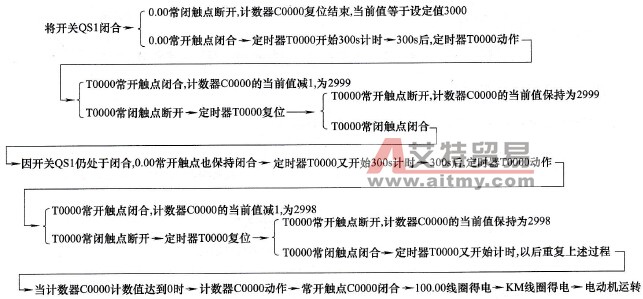

    图5-26    定时器与计数器组合延长定时控制的PLC线路与梯形图    线路与梯形图说明如下。
    图5-26中的定时器T0000定时单位为0.1s (100ms)，它与计数器C0000组合使用后，其定时时间T=3000×0.1×3000=900000s=250h。若需重新定时，可将开关QS1断开，让0.00常闭触点闭合，对计数器C000执行复位，然后再闭合QS1，则会重新开始250h定时。
