S7-200的PPI通信

    PPI协议是S7-200 CPU最基本的通信方式，通过PPI通信自身的端口(PORTO或者PORTl)就可以实现通信，PPI通信是S7-200 CPU默认的通信方式。    PPI是一种主／从协议通信，在CPU内用户程序调用网络读(NETR)、写(NETW)指令即可，也就是说网络读写指令是运行在PPI协议上的。因此PPI网络只在主站侧编写程序即可，从站的读写网络指令没有什么意义。    NETR网络读取指令是启动一项PPI通信操作，通过指定的端口(PORT)从远程设备读取数据到本地表格( TBL)。NETW网络写指令是通过指定的端口(PORT)根据表格(TBL)定义把表格(TBL)的数据写入远程设备。    网络读写指令可以向远程站发送或接收16个字节的信息，在CPU内同一时间最多可以有8条指令被激活，例如可以同时激活6条网络读指令和2条网络写指令，网络读写指令是通过TBL参数来指定报文的报文格式，如表8-5所示。    表8-5    网络读写指令

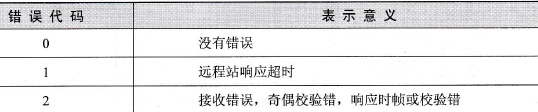

    错误代码如表8-6所示。在表8-6中：D表示操作完成状态，0=未完成，1=已完成；A表示操作是否有效，0=无效，1=有效；E表示错误信息，0=无错，1=有错。    表8-6    错误代码

    特殊功能字节SMB30和SMB130分别是S7-200 PLC PORT0及PORT1通信口的控制字节，各位表达的意义如表8-7和表8-8所示。    表8-7    SMB30和SMB130的各位

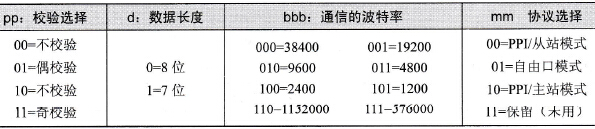

    表8-8    SMB30和SMB130各位的意义
