S7-200 PLC的PPI通信应用举例(2)

    利用指令向导进行编程。该程序实现了主站的IW0控制从站的QW0，从站的IW0控制主站的QW0。    分析：利用指令的向导编程，就方便很多，如图8-9所示。    图8-10为主站控制程序，图8-11为NET EXE子程序。控制程序如下：网络1的第一行是调用通信子程序，NET_EXE为控制通信子程序，通过指令向导自动生成；第二行把IW0的状态传到VW10，发给从站；第三行把VW0的状态传给QW0，接收到从站发来的信号。
    图8-9    主从站通信的控制示意图

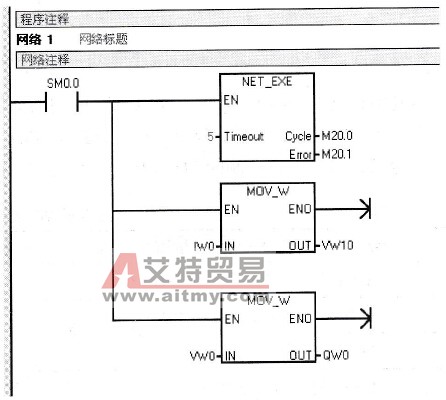

    图8-10    主站控制程序

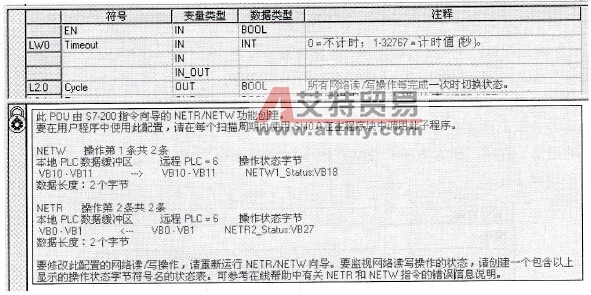

    图8-11    主站控制程序（通过指令向导自动生成的NET_EXE子程序）    图8-12所示的从站控制程序中，网络1的第一行，VW10是接收主站的信息，所以VW10传给QW0就表示控制了从站的输出信号QW0；第二行IW0传给VW0，VW0的信号再发给主站，所以从站的输入信号IW0就发给了主站。

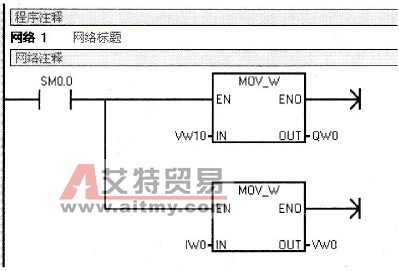

    图8-12    从站控制程序
