S7-200 PLC的PPI通信应用举例(3)

    两台S7-200 CPU实现PPI网络通信。控制要求，甲机通过I0.0、I0.1、I0.2控制乙机电动机的正反转、停止；乙机的I0.3、I0.4、I0.5控制甲机电动机的正反转、停止。    分析：(1)写出控制的I/O分配表。设主站的站号为2，从站的站号为3。    表8-9    主从站I/O分配表
    (2)主从站数据传递示意图如图8-13所示。
    图8-13    主从站数据交换示意图    (3)控制程序。主从站通信控制的数据可以通过指令向导生成，控制程序如图8-14所示。网络1是调用通信的子程序，网络2是控制正转，网络3是控制反转，网络4是读从站传来的信息。图8-15是利用指令向导生成的通信子程序，在主站PLC生成；图8-16是从站PLC控制程序。

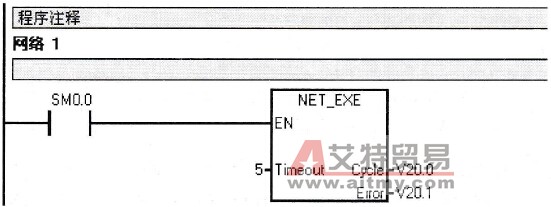

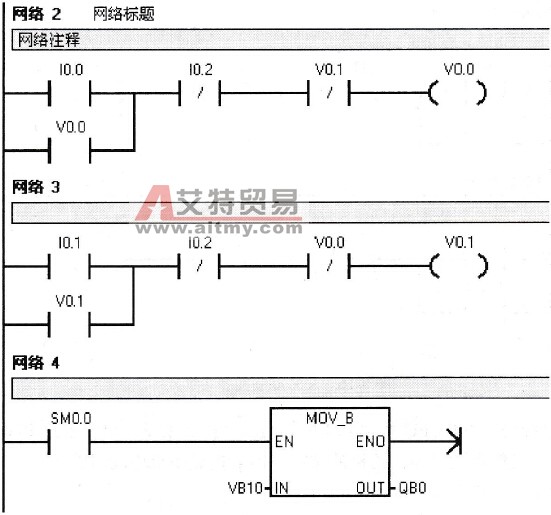

    图8-14    控制主站的主程序

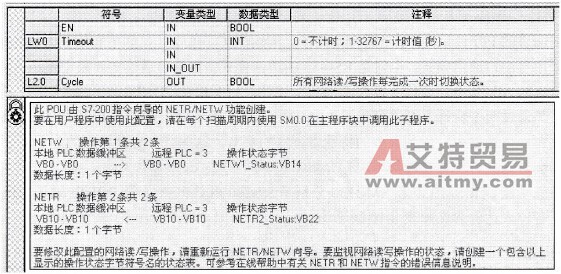

    图8-15    通过指令向导自动生成的通信子程序（主站的）

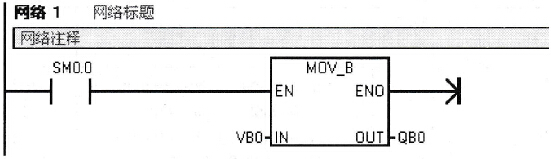

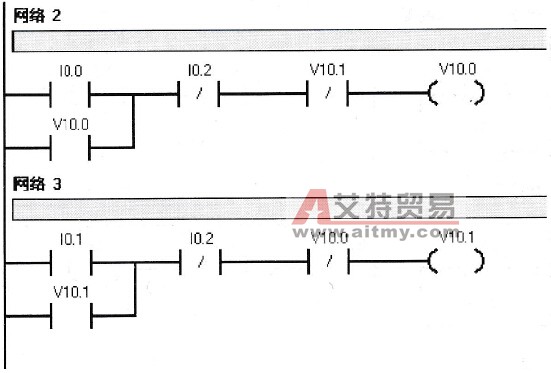

    图8-16    从站控制程序
