S7-200 PLC的自由口通信

    前面讲的PPI通信，主要是适合西门子之间的PLC进行通信，如果和第三方设备通信，可以采用自由口通信模式，也就是RS-485的通信模式。自由口通信主要采用发送(XMT)和接收( RCV)指令。通信不需要添加其他硬件，只要通过PORT0或PORT1进行。通信的格式是通过两个特殊字节进行设置，SMB30（对于PORT0）或者是SMB130 (PORT1)。其实在自由口通信中，用到很多的特殊寄存器的字节，这些特殊寄存器起的作用不同，下面我们会对这些特殊寄存器作用进行介绍。    特殊功能字节SMB30和SMB130分别是S7-200 PLC PORT0及PORT1通信口的控制字节，各位表达的含义如表8-10所示。    表8-10    SMB30和SMB130各位表达的含义
    1．发送和接收数据的格式    发送数据：发送(XMT)指令可以发送1~255字节，发送缓冲区的格式如图8-17所示。
    图8-17    自由通信发送数据格式    发送字节数是设定发送信息字符的个数（在发送之前要预先设置）。    检测发送完成有以下两种方法。    ①通过发送中断程序。如果一个中断服务程序连接在发送结束事件上，在发送信息字符最后一个字符时，则会产生一个中断(对PORT0为中断事件9，对PORT1为中断事件26)。    ②通过发送完成标志。可以通过SM4.5（对于PORT0）或者SM4.6（对于PORT1）来判断，如果状态为1，说明发送完成。    2．对于接收缓冲区SMB86或者SMB186的功能说明（如表8-11和表8-12所示）    表8-11    接收缓冲区有关的特殊字节
    表8-12    SMB86或者SMB186各位表达的含义
    bit0=1 说明是奇偶校验错误而终止接收；    bit1=1 说明是接收字符超长而终止接收；    bit2=1 说明是接收超时而终止接收；    bit3、bit4位无效；    bit5=1 说明是正常接收到结束字符而终止接收；    bit6=1 说明是输入参数错误或者缺少起始和终止而接收结束；    bit7=1 说明用户通过禁止命令结束接收。    3．SMB87或者SMB187的功能说明（如表8-13和表8-14所示）    表8-13    SMB87或者SMB187中的8位

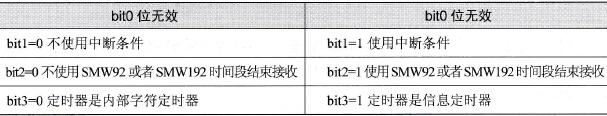

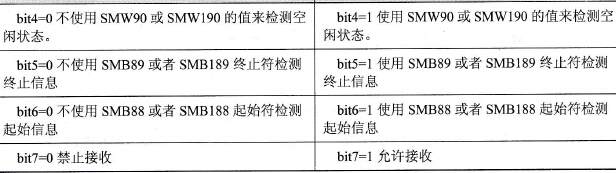

    表8-14    SMB87或者SMB187各位表达的含义

    4．对于接收缓冲区的其他字节的说明    表8-15    接收缓冲区有关的特殊字节
    SMB88、SMB188-信息起始字符；    SMB89、SMB189-信息结束字符；    SMW90、SMW190-空闲线时间，以毫秒为单位表示；    SMW92、SMW192-字符间／信息间定时器超时数值，以毫秒为单位表示；    SMB94、SMB194-信息接收最大字符数(1～255字节)。
