S7-200 PLC的自由口通信应用举例(1)

    一个S7-200系列PLC接了条码阅读器和打印机，如图8-18所示，条码阅读器接收的数据通过自由口通信传给PLC，PLC也可以通过自由口通信向打印机发送数据，通过打印机打印出来；此程序向打印机发送数据，打印机端的通信格式设置是，波特率是9600kbit/s，无奇偶校验，数据长度为8位。
    图8-18    PLC和条码阅读器、打印机连接    分析：为了使程序简单一点，我们只发送一个字节的数据给打印机，程序流程图如图8-19所示。当I0.0接通一次，就发出一个数据（该案例中是字母A）给打印机。控制程序梯形图如图8-20所示。
    图8-19    自由口通信发送数据程序编写流程图

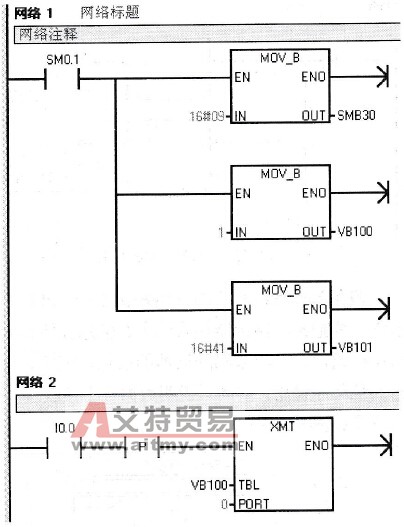

    图8-20    控制程序梯形图
