PLC控制变频调速的梯形图及其工作过程

    正转控制的梯形图如图4-28所示。

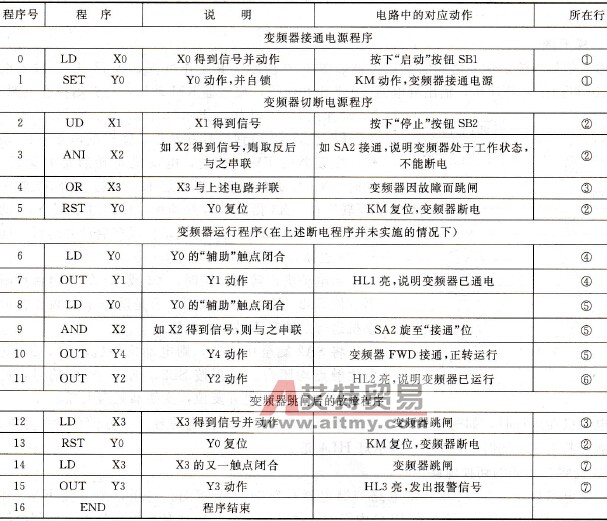

    图4-28    正转控制梯形图    为了便于说明其工作过程，对梯形图中的各“行”进行了编号。在分析梯形图的工作过程时，我们约定继电器“动作”的含义包括“线圈”得电、动合（常开）触点闭合、动断（常闭）触点断开；继电器“复位”的含义则反之。   图4-28的程序（软件）如表4-3所示。    表4-3    正转控制的程序
