S7-200 PLC的自由口通信应用举例(2)

    在图8-18的案例中，条形码阅读器控制程序，条形码阅读器通过接口，把读到的数据通过自由口通信模式发给PLC。如果读到信息位A，则PLC的Q0.1接通。
    图8-18    PLC和条码阅读器、打印机连接    分析：在本例中，接收是处于被动状态的，所以可以启动接收中断，接收中断的事件号是8。所以控制流程图及梯形图如图8-21、图8-22和图8-23所示。    当采用中断接收信息时，接收的信息暂存在SMB2中，如果SMB2的数据等于16#41（字母A），就输出Q0.1。

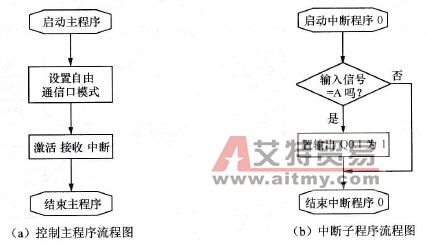

    图8-21    程序流程图
    图8-22    控制主程序梯形图
    图8-23    控制中断子程序梯形图
