S7-200 PLC的自由口通信应用举例(3)

    本文的应用举例2中，PLC只接收条码阅读器的一个数据，在实际应用中，通常需要把条码阅读器接收的所有信息存储起来，然后对这些信息进行处理。本例中讲解通过自由口通信，接收条码阅读器的信息，把信息存放在S7-224的内存缓冲区中。这些数据可以给其他程序调用，本例只说明数据存于接收缓冲区中。而数据做什么用不作讲解，控制系统的示意图如图8-24所示。
    图8-24    PLC和条码阅读器连接示意图    分析：PLC接收数据是处于被动的状态，是通过SMB2进行接收的。建立两个缓冲区，当接收到字符LF（换行），就自动转到另一个缓冲区存放。存放的示意图如图8-25所示。为了使程序结构更清晰，通信参数设置用一个子程序，两个接收缓存区分别用两个中断子程序，然后用主程序对这个程序进行调用。程序结构示意图如图8-26所示，控制程序如图8-27所示。

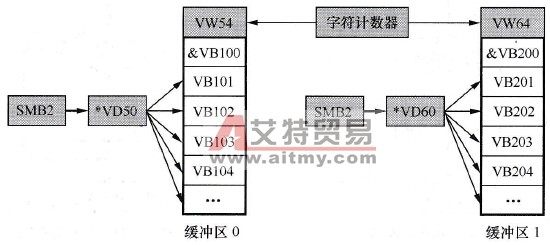

    图8-25    建立两个缓冲区的结构示意图

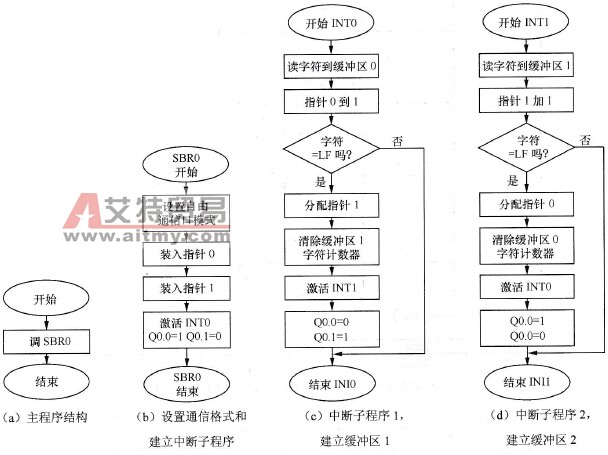

    图8-26    程序结构示意图

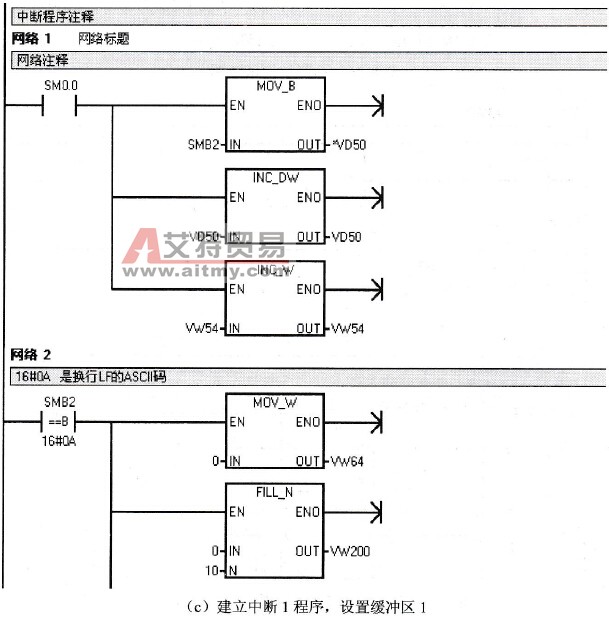

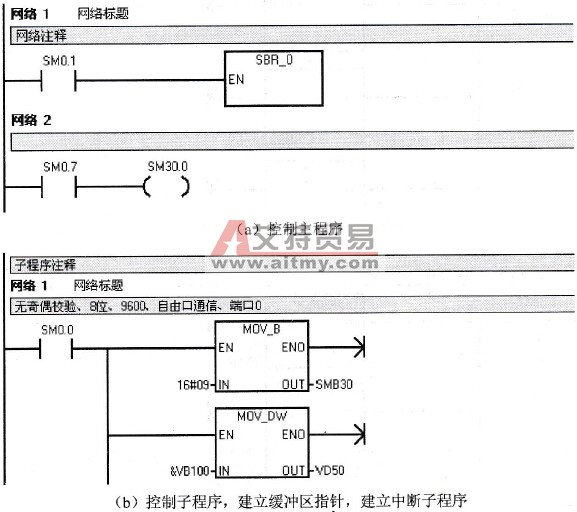

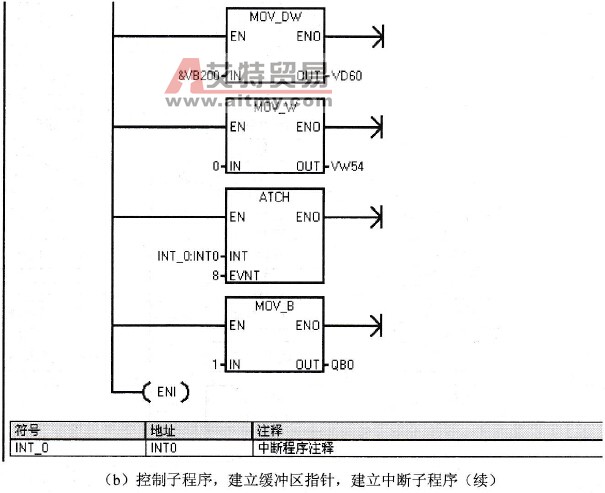

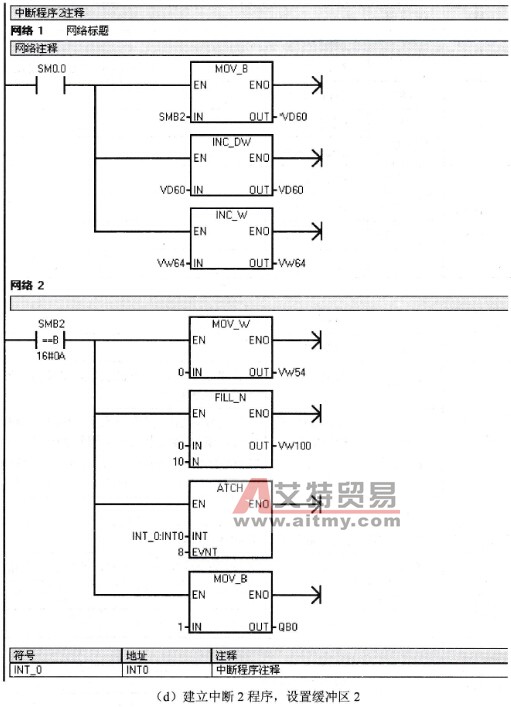

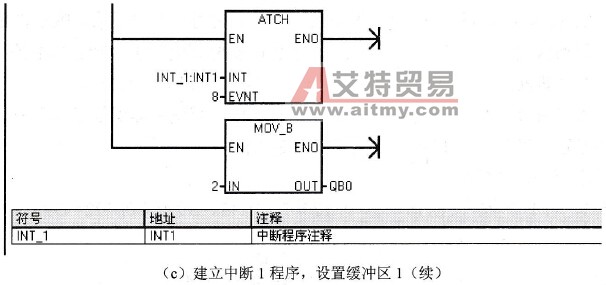

    图8-27    自由口通信应用案例3控制程序
