PLC的系统结构

    PLC的结构分为整体式和模块式两类。    对于整体式PLC，所有部件都装在同一机壳内，其组成框图如图2-3所示；对于模块式PLC，各部件独立封装成模块，各模块通过总线连接，安装在机架或导轨上，其组成框图如图2-4所示。无论是哪种结构类型的PLC，都可根据用户需要进行配置与组合。尽管整体式与模块式PLC的结构不太一样，但各部分的功能作用是相同的。
    图2-3    整体式PLC组成框图

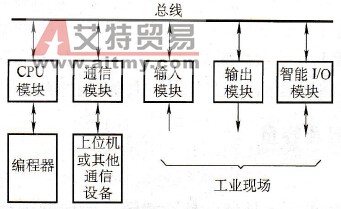

    图2-4    模块式PLC组成框图
