S7-200 PLC模拟量扩展模块的应用

    S7-200 CPU对模拟量扩展模块的操作是通过模拟量输入/输出寄存器(AIWx/AQWx)进行，无需其他任何的操作，所以使用非常方便，模拟量扩展模块的地址分配也是非常有规律的，都是以两个字为单位往扩展方向递增，比如CPU222扩展两个模块EM235 (41/1Q×12bit)和EM232 (2Q×12bit)，EM235的地址是AIW0、AIW2、AIW4、AIW6和AQW0，EM232的地址是AQW2和AQW4，分布如图7-3所示。如果一个CPU同时扩展模拟量模块和数字量模块，它们的地址是互相独立，互不影响的。如图7-4所示，假设CPU226基本单元的输入地址是IB0、IB1，输出地址是QB0、QB1，EM231是4路模拟量输入模块，则地址是AIW0、AIW2、AIW4、AIW6，EM233是数字量输入/输出模块，其地址是IB2、QB2，EM235是4路模拟量输入和1路模拟量输出，其输入地址是AIW8、AIW10、AIW12、AIW14，输出地址是AQW0，EM223的地址是IB3和QB3。
    图7-2    数字量扩展模块的I/O地址分配案例

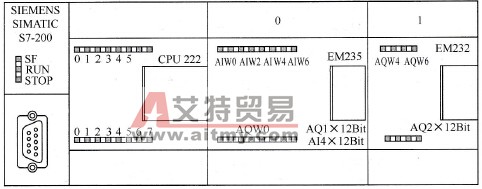

    图7-3    模拟量扩展模块的地址分配案例

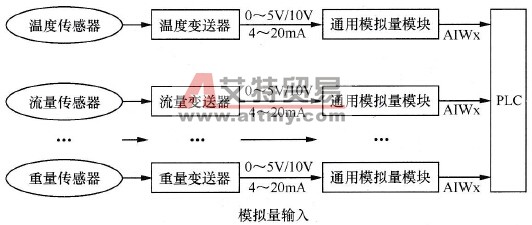

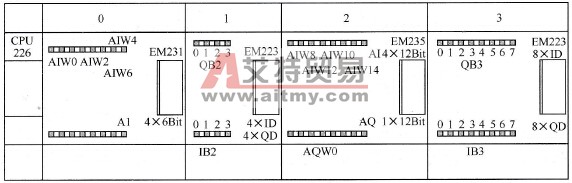

    图7-4    模拟量扩展模块和数字量扩展模块的地址分配案例    模拟量模块分为通用模块和特殊模块。    通用模拟量模块其通用性体现在输入或者输出信号是标准信号，如果是电压的话，就是0～5V或者是0～10V，电流信号就是4～20mA，通用模拟量模块在实际工程中用得最多，其与外围设备的接线如图7-5所示。

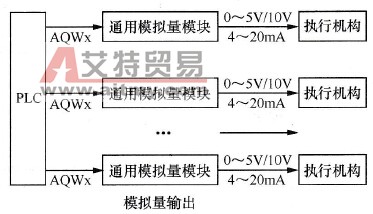

    图7-5    通用模拟量模块输入接线图    EM232 (6ES7 232-0HB22-0A0)是通用模拟量输出模块，能输出两路模拟量，可以电压输出，也可以是电流输出，电压输出或是电流输出取决于接线方式，EM232输出接线及输出特性如图7-6所示。
    图7-6    通用模拟量模块输出接线图
