PLC控制系统中ESD的类型

    按照DIN标准，ESD的类型是根据ESD不同点所处风险等级图的不同等级，并考虑到控制设备的情况来决定的。
    图5-8    风险等级图    ①风险等级图。如图5-8所示为DIN规定的风险等级图。该图表示不同ESD点在不同条件下所处的不同类型等级，即不同的风险等级决定了ESD的不同类型。风险参数如下。    a．损失的扩散(S)。S0为低损失；S1为低伤害，较高损失；S2为多人受伤，一人死亡，高损失；S3为多人死亡，高损失；S4为多人死亡，大灾难。    b．存在的可能性(A)。A1为很少存在；A2为经常存在。    c．危险的预防(G)。G1为在一定的条件下可以预防；G2为几乎不可以预防。    ②损失扩散和危险事件发生可能性    a．关于损失的扩散(S)。在估计损失时，应考虑整个过程，包括所涉及到的其他系统。对于可能的损失扩散，也需考虑因所存在的一些安全系统，如气体检测系统、火灾检测系统、蒸汽幕等而可能减少的损失。尽可能区分设备损失和人员伤亡，损失级别应作最坏的考虑。对损失的衡量可参照表5-4。    表5-4    损失等级对照表

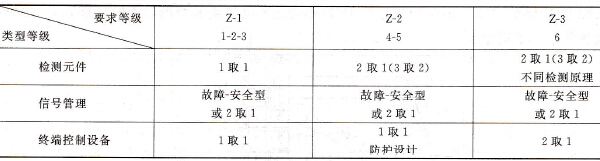

    b．关于危险事件发生的可能性(W)。它是危险源可能发生危险的表现以及危险潜在的可能。所以，估计这种可能性时应以ESD系统不存在或无此功能为准。    ③ESD类型。根据风险等级图，考虑采用相应的控制设备，以保证在不同情况下实现安全功能。ESD的类型包括检测元件、信号管理和终端控制设备的类型，如表5-5所示。    表5-5    ESD的类型等级
    a．故障一安全。根据DIN的定义，是指系统的能力，当故障发生时，系统可保持其安全条件或直接进入到其他安全条件。    b．N取M。M为切换功能所需的信号个数，N为检测通道数，例如2取1，即两个可能的信号中的一个产生输出，系统就动作；3取2，即三个可能的信号中的两个产生输出，系统动作。    ESD系统是一套独立的、安全可靠的系统，在整个工艺装置中有极其重要的作用，工程上对ESD系统的设计和安装、ESD设备的检验及识别等都有严格的要求。因此，正确地分析ESD的类型，选择正确的ESD系统至关重要。
