应用定时器指令产生脉冲序列举例

    在工程应用中当需要生成一个周期重复的信号时，可以应用时钟脉冲发生器或闪烁继电器。一个时钟脉冲发生器通常是一个信号发生系统，用来控制指示灯的闪烁的。在使用S7-300系统时候，可以在专门的组织方块(OBx)应用时间驱动过程，产生时钟脉冲发生器功能。在下面的梯形图逻辑程序中，举例说明应用定时器功能产生一个时钟脉冲序列，该例介绍了怎样用一个定时器指令，实现一个无齿轮的时钟脉冲发生器。    图4-137和图4-138表示时钟脉冲序列发生器的完整程序，包括5个梯节(Network 1~ Network 5)。图4-139为存储器位“M0.2”和“M0.2非”的波形图，由于T10是脉冲扩展定时器线圈，其功能决定每隔250ms，M0.2的RLO位由“1”变成“0”，并持续1个OB1周期时间。
    图4-137    时钟脉冲序列发生器程序FC2（一）

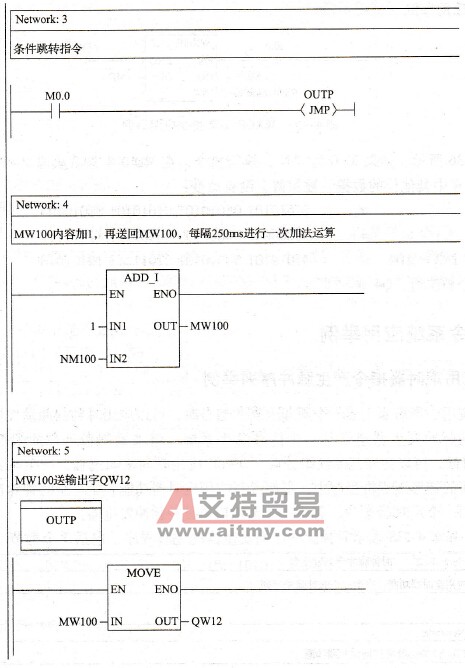

    图4-138    时钟脉冲序列发生器程序FC2（二）    在M0.2=0时，不执行跳转指令，而执行下一条指令，让存储器字MW100增加1( Network 4)，在M0.2=1时候，执行跳转指令至标号“OUTP”，将MW12转移至QW12输出字( Network 5)。    按照程序（Network 4），每隔250 ms周期，存储器字MW100加1，图4-139用图解的方法说明程序的表达。    表4-183列出了在存储器字节MB101和输出字节QB 13的各个位，随时间周期(250 ms)变化的状态变化。

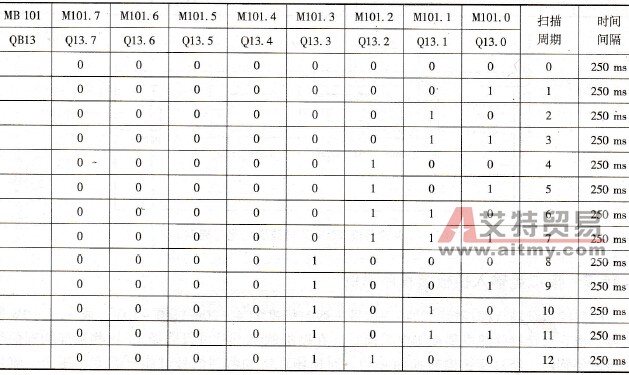

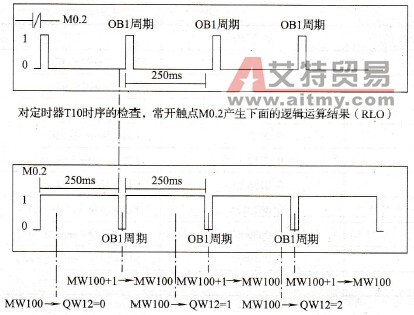

    图4-139    程序Network 1至Network 5的图解说明    表4-183    在存储器字节MB101和输出字节QB 13的各个位随时间周期(250ms)变化的状态变化

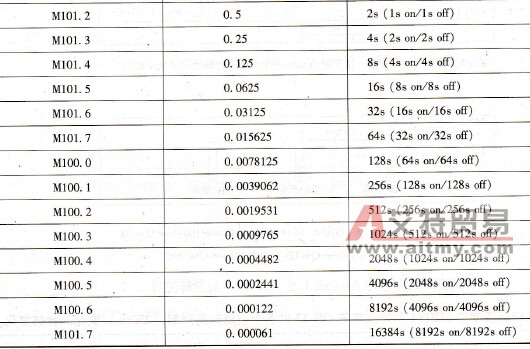

    当FC2功能程序在OB1中调用执行后，MB101和MB100的各个位得到不同频率的时间脉冲，见表4-184。图4-140是存储器位Ml01.1的波形变化（周期1s）。    表4-184    在存储器字节MB101/MB100的各个位得到不同频率的脉冲序列

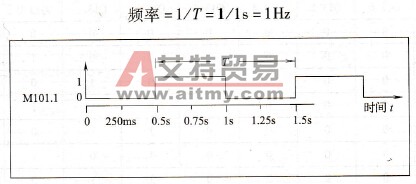

    图4-140    存储器位M101.1的波形变化（周期1s）
