PLC锁存溢出故障位指令符号、功能说明及应用举

    1．指令符号
     2．指令功能说明    （锁存溢出故障位）或（锁存溢出故障位非）触点符号是用来确认以及存储并锁存在最终算术运算执行时出现的溢出错误。如果在运算执行之后，指令的结果超出了“正”的或“负”的允许范围值，状态字的OS位将置“1”。与OV位不一样，OV位在随后的算术运算过程中是可以重写的，但是OS位当溢出出现时，会将溢出错误存储，并且OS位一直被置位，直至方块结束。    在锁存溢出故障位与其他逻辑单元串联时，扫描与RLO进行“与”(AND)运算的结果。如果是并联时，则扫描与RLO进行“或”(OR)运算的结果。    应用锁存溢出故障位指令进行逻辑运算后对状态位的影响同表4-172。    3．指令应用举例（见图4-99）    如图4-99所示，当Network 1中I0.0的信号状态为“1”时，激活MUL_I指令框，在Network 2中I0.1的信号状态为“1”时，激活ADD_I指令框，这两个网络段中只要有一个的算术运算结果，超出了整型数的允许范围，状态字的锁存溢出故障位OS置“1”。    在Network 3中扫描OS位的信号状态，如果OS=“1”则Q4.0 (S)置“1”。

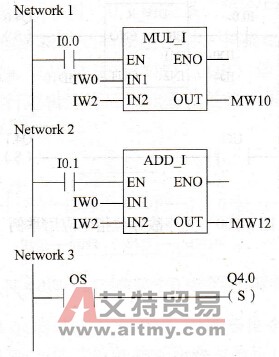

    图4-99    锁存溢出故障位指令应用举例    艾特贸易网提示：    只有在网络段分开的情况下，扫描OS位才是必须的。否则，如果算术运算的结果超出允许的范围，可以将第一个运算功能的ENO输出，与第二个运算功能的EN端相连（级联配置），第二个运算功能的ENO端作为置位Q4.0 (S)的条件之一。
