PLC结果位等于0指令符号、功能说明及应用举例

    1．指令符号
     2．指令功能说明    （结果位等于0）或（结果位等于0非）触点符号是用来确认算术运算的结果是否等于“0”。为了确定结果对“0”的关系，指令扫描状态字中的条件码位CC1和CC0。结果位等于0指令与其他逻辑单元串联连接时，扫描结果与RLO进行“与”(AND)运算。在并联连接时，扫描结果与RLO进行“或”(OR)运算。    应用结果位等于0指令进行逻辑运算后对状态位的影响同表4-172。    3．指令应用举例（见图4-102）

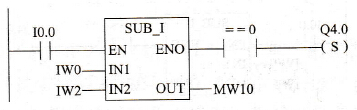

    图4-102    结果位等于0指令应用举例    如图4-102所示，在I0.0的信号状态为“1”时激活指令框，如IW0的值等于IW2时，算术运算“IW0-IW2”的结果是“0”。如果运算功能正确执行，且结果等于“0”，图4-102上的Q4.0(S)置“1”。    如图4-103所示，如果运算功能正确执行，且结果不等于“0”，则图4-103上的Q4.0(S)置“1”。

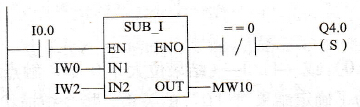

    图4-103    结果位等于0非指令应用举例
