PLC双字左旋转指令应用举例（见图4-93）

    如图4-93所示，在I0.0的逻辑状态为“1”时，激活ROL_DW指令对话框。MD0的内容装入累加器，并向左旋转移位，旋转移位数由参数MW4的值指定。旋转指令执行的结果装入MD10。输出Q4.0被置成“1”状态。    在图4-93中：如果MD0= F0AA 0F0F，N=38    则modulo(N-1)/ 32 +1=modulo 37/32 +1=6    实际相当于旋转6位，指令的结果：MD10 =2A83 C3FC。如图4-94所示。
    图4-93    双字左旋转指令应用举例

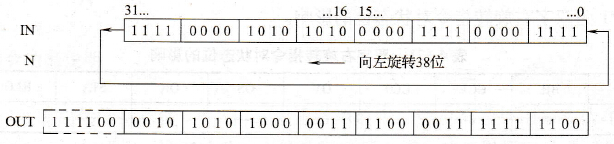

    图4-94    双字左旋转38位指令图示说明
