PLC移位指令概述

    移位指令是将输入的内容（例如，一个整型数或一个双整型数），按“位跟位”的方式，向左或向右移动若干位（由移位数决定）。向左移位相当于将输入的内容“乘”2N(N是移位数，也是乘法的加权)。向右移位相当于将输入的内容被2N“除”（N是移位数，也是除法的加权）。例如，将十进制数3的二进制表达式，向左移3位，则在累加器中得到的是十进制数24的二进制表示式（因为3×23=3×8=24），如图4-81所示。
    图4-81    左移3位指令图示说明    另例如，将十进制数16的二进制表达式，向右移2位，则在累加器中得到的是十进制数4的二进制表示式（因为16/22=16/4=4），如图4-82所示。

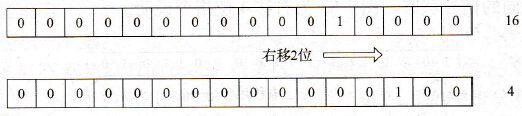

    图4-82    右移2位指令图示说明    提供输入参数N的数是指移位的位数，被移位指令移位后的空位用“0”填充，或用符号位的符号状态填充（“正数”用“0”填充，“负数”用“1”填充）。最后被移出“位”的状态，装入状态字的CC1位。状态字的CC0位和OV位被指令复位成“0”。可以用跳转指令评估CC1位的状态。    有以下一些移位指令：    SHR_I：整型数右移指令；    SHR_DI：双整型数右移指令；    SHL_W：字左移指令；    SHR_W：字右移指令；    SHL_DW：双字左移指令；    SHR_DW：双字右移指令。
