PLC整型数加法运算指令符号、功能说明及应用举

    1．指令符号
     表4-86为整型数加法运算指令说明表。    表4-86    整型数加法运算指令说明表
    参 数     数据类型     存储器区域     说 明     EN     BOOL     I、Q、M、L、D     允许输入     ENO     BOOL     I、Q、M、L、D     允许输出     IN1     INT  I、Q、M、L、D或常数  加法运算第一输入值     IN2     INT  I、Q、M、L、D或常数  加法运算第二输入值     OUT     INT     I、Q、M、L、D     加法运算结果输出     2．指令功能说明    ADD_I（整型数加法运算）指令，在允许输入端EN被逻辑“1”激活后，参数IN1和IN2相加，运算结果在输出端OUT扫描输出。如果运算的结果超出了整型数（16位）的允许范围，此时OV和OS状态位将置成“1”，ENO的逻辑状态置成“0”，而且将使连接到运算指令框ENO端的其他指令功能（级联配置）不再执行。    表4-87为整型数加法运算指令对状态位的影响。    表4-87    整型数加法运算指令对状态位的影响
   -     BR     CC1     CC0     OV     OS     OR     STA     RLO     /FC  写状态位     x     x     x     x    x     0     x     x     1     3．指令应用举例（见图4-56）

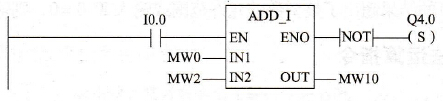

    图4-56    整型数加法运算指令举例    如图4-56所示，如果I0.0=“1”，激活ADD_I运算框。MW0和MW2相加的结果在输出端送至MW10。如果运算的结果超出了整型数的允许范围，输出Q4.0被置位。
