PLC的RLO下降沿检测指令功能说明

    RLO下降沿检测指令，检测<地址>单元信号状态从“1”到“0”的变化，以及在指令执行后显示RLO下降沿检测指令后的RLO=“1”（维持一个081周期）。    在每一次程序周期扫描过程中，RLO的信号状态与前一个扫描周期的RLO状态进行比较，看看有无发生变化。前一次的RLO状态必须储存在RLO下降沿检测指令的<地址>位，为的是能与下一次扫描周期的RLO进行比较。如果当前的RLO和上一次的RLO=“1”状态有所不同（检测到一个下降沿），那么在RLO下降沿检测指令后的RLO位将置成“1”（维持一个OB1周期）。    图4-13用图示解释RLO上升沿、下降沿的定义。
    图4-13    RLO上升沿和下降沿的定义    图4-14是RLO下降沿检测指令应用于Q4.0。
    图4-14    RLO下降沿检测指令应用于Q4.0    图4-15是RLO下降沿检测指令应用Q4.0（见图4-14）的信号状态说明，图上OB1周期3和081周期5是RLO下降沿检测指令检测到下降沿后，Q4.0输出的脉冲信号（维持一个OB1周期）。

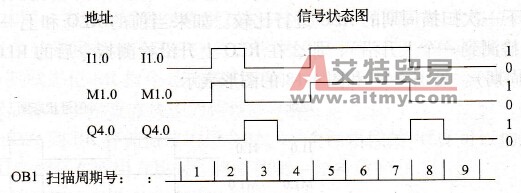

    图4-15    RLO下降沿检测指令应用于Q4.0的信号状态说明    在表4-22中，各状态位的定义，将在状态位指令中进行说明。    表4-22    RLO下降沿检测指令对状态位的影响      -  BI   CC1   CC0   OV   OS  OR  STA   RLO   /FC  写状态位   -   - -  -    -  0  x    x  1
