PLC地址下降沿检测指令符号、功能说明及应用

    1．指令符号
      表4-26为地址下降沿检测指令说明表。    表4-26    地址下降沿检测指令说明表
    参 数  数据类型   存储器区域     说 明  <地址1>  BOOL   I、Q、M、L、D  <地址1>是被检测下降沿变化的 信号  <地址2>  ( M_BIT)  BOOL   Q、M、D  <地址2>是用来指定“沿变化” 的存储器位，该位保存的是上一次 NEC的信号状态。如果这一地址没有 被输入模板使用，对M_BIT位只使用 I的输入镜像区     Q  BOOL   I、Q、M、L、D 单脉冲输出     2．指令功能说明    地址下降沿检测指令是将<地址1>的信号状态与存储在<地址2>中的上次扫描的信号状态进行比较。如果当前的信号状态是“0”，上一次的信号状态是“1”  （检测到下降沿），则在这一指令后的RLO将置成“1”。    表4-27为地址下降沿检测指令对状态位的影响。    表4-27    NEG地址下降沿检测指令对状态位的影响

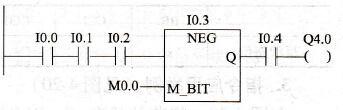

 -  BR  CC1  CC0   OV  OS  OR   STA   RLO  /FC  写状态位  -  -    -  -  -  x     1  x  1     3．指令应用举例（见图4-21）    如图4-21所示，在下面的条件都满足的情况下，输出Q4.0的信号状态为“1”：    1)输入I0.0、I0.1、和I0.2的信号状态都是“1”；    2)输入I0.3上有“下降沿”信号检测到；    3)输入I0.4上的信号状态为“1”。
    图4-21    NEG指令应用举例
