如何在分布式系统中对第三方产品进行硬件组态

    在前面介绍了对S7 PLC进行分布式I/O模板的硬件组态。但是，迄今为止硬件组态中所应用的器件都是西门子公司的产品。随着现场总线(包括IEC 61158类型3 PROFI-BUS-DP)的标准化和在全世界的广泛推广和应用，除了西门子公司外，已经有很多符合PROFIBUS-DP标准的第三方产品投入市场，这些产品有许多其自己的特点，有许多其价格上的优势，这为用户提供了更多的选择。如何能将这些第三方产品组态到西门子公司的S7PLC系统中。STEP 7软件也提供了有效的方法。    作为第三方产品的供应商，在提供PROFIBUS-DP产品的同时，还必须提供与产品相关的GSD文件，STEP 7软件首先要安装这些GSD文件，并且要更新系统的GSD文件库，然后，在分布式系统的组态过程中才能找到这些第三方器件，并组态相关的属性。在介绍安装GSD文件和更新目录的步骤之前，首先介绍与GSD文件相关的一些概念和定义。    GSD文件是一个可读的ASCII文本文件，既包含通信用的通用信息也包含对器件规定的一些技术指标。每一个输入项描述器件支持的性能。通过“关键字”，组态工具能从GSD文件读到器件的标识号、可以调整的参数、相应的数据类型以及组态器件的极限值。某些“关键字”是带有强制性的（例如，“制造商的名称”），另一些则是可选项（例如，器件支持的“同步方式”）。一个GSD文件可用来替代以前传统的手册说明书，同时还能在组态阶段支持对输入错误和数据一致性的自动检查功能。    一个GSD文件包括3部分内容：    1)通用指标说明：这一部分包含关于制造商和器件名称的信息、硬件和软件的版本号、器件支持的传输波特率、用于监控的可能的时间间隔以及总线节点上的信号分配。    2)主站指标说明：这一部分包含所有与主站相关的参数，例如，最大可连接的从站数量、“上装”和“下装”操作选择项。对于从站器件，不需要有这部分信息。    3)从站指标说明：这一部分包含所有对从站规定的信息。例如，I/O通道的数量和类型、诊断文本说明以及在模块化器件情况下对所有模块的信息。    GSD文件也可以集成具有设备符号的位图文件。所设计的GSD格式有最大的灵活性。它包括一些表，例如，器件支持的传输波特率表，在模块化设备中，用于描述模块的选项等。普通文本( Plain text)也可以作为诊断信息。    使用GSD文件有两种方法：    1)对紧凑型设备的GSD文件，其方块组态内容在供货时已经提供，GSD文件完全由制造商建立。    2)对模块化设备的GSD文件，其方块组态内容在供货时尚未最终指定，在这种情况下用户必须根据实际模块的配置，用组态工具来组态GSD。    通过读GSD到组态工具（例如，进入PROFIBUS组态程序），用户可以获得最适合使用的器件专用通信特性。    用GSD验证设备：    设备制造商要对他们设备的GSD的范围和质量负有责任。提交的GSD行规（包括设备系列行规和信息）或个别设备的GSD（属于设备专用的）是作为设备验证的基本要素。    在本文的附录的“GSD文件”中，提供若干第三方产品的GSD文件，例如，有德国Turck公司的分布式I/O FLDP系列模板的GSD文件，德国Lenze公司各类传动装置通信模板的GSD文件，国产鼎实公司的分布式I/O PIO-PB模板的GSD文件，这些文件均可以用Word Editor编辑器打开，读者在这些文件可以看到上述提到的GSD文件内容。    安装GSD文件的步骤如下：    在SIMATIC管理器下，打开项目“Getting_Started_DP”，插入一个站并进入硬件组态窗口( Hardware)，选择菜单项“Option”，在下拉菜单中选择“Install GSD file”，如图3-52所示。这时会出现如图3 -53所示的对话框，第1步是单击“Browse”浏览器按钮，搜索将被安装的GSD文件所在的路径位置，第2步是选择将被安装的GSD文件所在的路径位置，例如，图上的D:\S7 300&400 PLC_Training\GSD文件\FLDP，在该文件夹中列有Turck公司FLDP器件的全部GSD文件，显示在窗口中。第3步是单击“selec All”按钮，然后再单击Install按钮。STEP 7软件将把这些选中的GSD文件安装到c：（或D：）\Program files\Siemens\Step 7\S7DATA\GSD>的GSD文件库中。至此完成了新的GSD文件的安装。需要注意的是：这一过程一定要在进入硬件组态窗口( Hardware)，但是尚未进行硬件组态时，才允许安装新的GSD文件，一旦开始进行硬件组态了，就不允许再安装新的GSD文件的步骤。
    图3-52    打开菜单“Option”，选择“Install GSD file”    在安装完新的GSD文件后，还需要更新GSD文件的目录库，这一安装才能生效。具体步骤如下，如图3 -54所示，选择菜单项“Option”，在下拉菜单中选择“updat Cata-log”，这时STEP 7软件就开始进行更新GSD文件目录库的过程，在图3-54右边的硬件组态库目录会消失几分钟，待硬件组态库目录重新出现时，表示更新目录的过程已经完成。此时，打开右边组态库目录的< PROFIBUS DP\Additional Field DevicesI/O\FLDP>文件夹，就能找到第3方产品Turck公司的分布式I/O FLDP的所有器件（见图3-54右边部分）。组态这些器件的步骤同第3.5节中介绍的对S7 PLC进行分布式I/O模板的硬件组态。

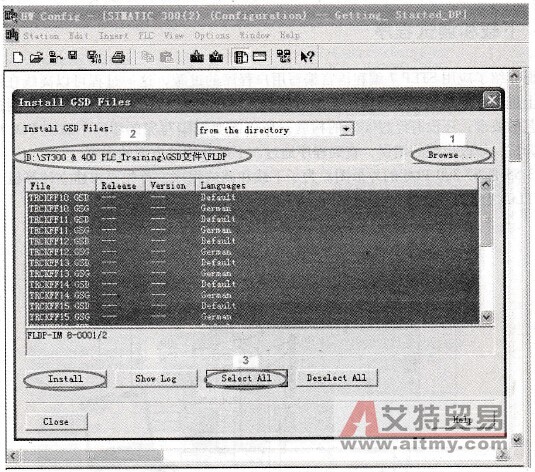

    图3-53    新的GSD文件的安装步骤

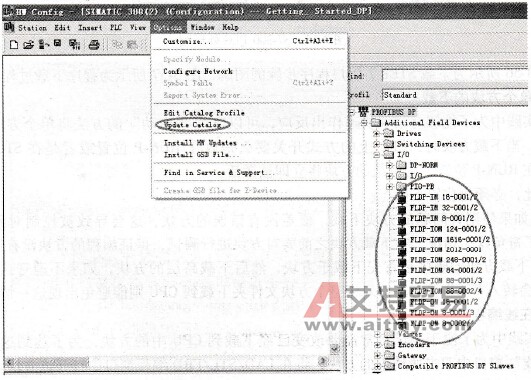

    图3-54    更新GSD文件的目录库
