PLC地址上升沿检测指令符号、功能说明及应用

    1．指令符号
     表4-28为地址上升沿检测指令说明表。    表4-28    地址上升沿检测指令说明表
    参 数     数据类型     存储器区域     说 明     <地址1>     BOOL     I、Q、M、L、D  <地址1>是被检测上升沿变化的 信号     <地址2>     ( M_BIT)     BOOL     Q、M、D  <地址2>是用来指定“沿变化” 的存储器位，该位保存的是上一次 POS的信号状态。如果这一地址没有 被输入模板使用，对M_BIT位只使用 I的输入镜像区     Q     BOOL     I、Q、M、L、D 单脉冲输出     2．指令功能说明    POS（地址上升沿检测）指令是将<地址1>的信号状态与存储在<地址2>中的上次扫描的信号状态进行比较。如果当前的信号状态是“1”，上一次的信号状态是“0”（检测到上升沿），则在这一指令后的RLO将置成“1”。    表4-29为POS地址上升沿检测指令对状态位的影响。    表4-29    POS地址上升沿检测指令对状态位的影响
    -  BR  CC1   CC0  OV  OS   OR   STA  RLO  /FC  写状态位  -  -  -  -  -  x    1  x   1     3．指令应用举例（见图4-22）    如图4-22所示，在下面的条件都满足的情况下，输出Q4.0的信号状态为“1”：    1)输入I0.0、I0.1、和I0.2的信号状态都是“1”；    2)输入I0.3上有“上升沿”信号检测到；    3)输入I0.4上的信号状态为“1”。

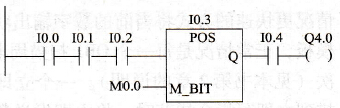

    图4-22    POS指令应用举例
