通过建立变量表的技术方法来测试PLC程序

    使用建立一个变量表的方法，并通过对表中的变量进行监视和修改，可以完成对单个程序的测试。为此首先需要在编程器和CPU之间建立一个“在线”连接，而且CPU必须工作在RUN-P方式，进行调试的程序也必须已经下载到CPU内部。如图3-60所示为建立测试程序用变量表的图解过程。
    图3-60    建立测试程序用的变量表    最初变量表是空的，根据调试程序的需要，在变量表中输入要监视或修改的变量名或地址，在Getting Started的例子中的变量表，如图3-61所示。将该表中所有速度值的状态格式改变为DEC(Decimal)格式，在相应的变量上单击鼠标右键，在弹出的快捷菜单中选择DEC格式。如图3-62所示为在变量表中监视和修改参数值的示例。

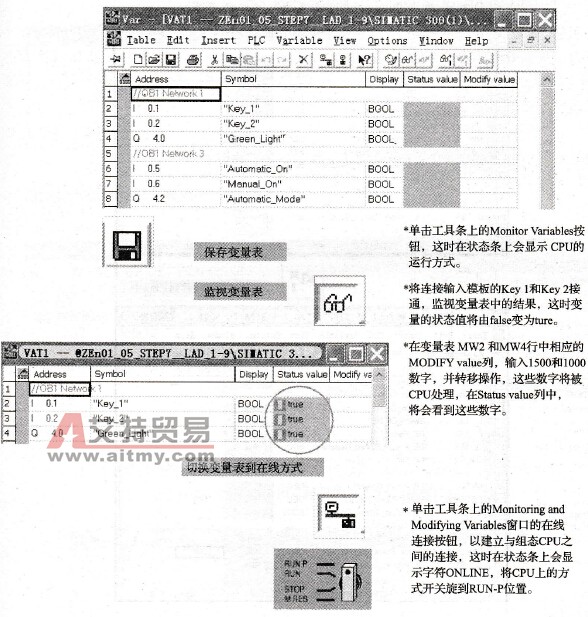

    图3-61    建立和保存变量表以及切换变量表到在线工作方式    要停止变量表的监视功能，可再一次单击工具栏上的“离线／在线”标签，关闭窗口，单击“对话框”中的Yes或OK按钮加以确认。    由于屏幕尺寸的限制，对于大变量表，可能无法完全显示。如果需要建立一个大变量表，可以在同一个S7程序里，建立若干个变量表，每一个变量表正好满足部分的测试要求，对每一个变量表可以分配一个与方块或网络段相应的符号名（例如，对OB1的Network 1可以使用符号名VAT_1），使用同样的方法在符号地址表中分配其他变量表的符号名。    单击Help→Contents之后，在Debugging（调试）下的Testing with the Variable Table（“用变量表测试程序”）标题下能找到更多的信息。

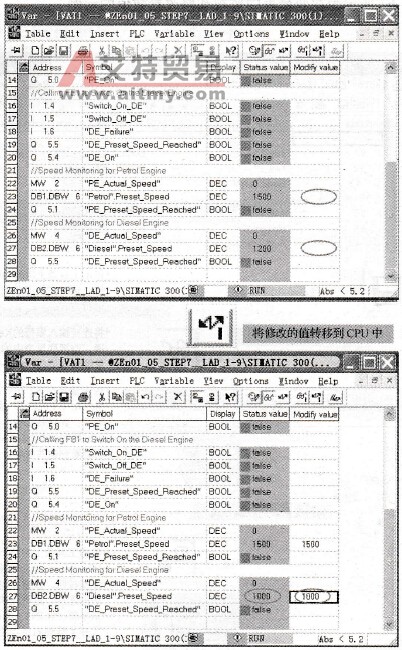

    图3-62    在变量表中监视和修改参数值
