通过CPU诊断缓冲区检查错误

    如图3-63所示为选择引起PLC停机的CPU诊断缓冲区的图解过程。    如果在极端情况下，CPU处理S7程序时突然进入STOP状态，或者下载S7程序后，CPU不能进入RUN运行方式，这说明PLC出现了故障（硬件或软件故障）。通过CPU诊断缓冲区中列出的“事件”序列，可判断出引起故障的可能原因。Module Information（模板信息对话框）提供有关CPU的属性和参数的信息。单击对话框中的Diagnostic Buffer标签，确定引起PLC停机的原因。最后发生的事件，显示在图3-64中事件表的最上面位置(number 1)，对话框中同时说明引起CPU停机的原因。
    图3-63    选择引起PLC停机的CPU的诊断缓冲区

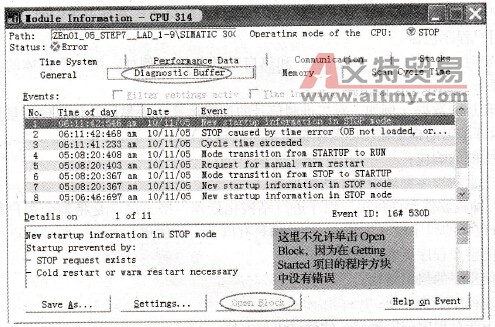

    图3-64    CPU的诊断缓冲区表    如果是由于编程的错误引起CPU停机，则可以选择事件并单击Open Block按钮。随后，方块将在LAD/STL/FBD的编程窗口中打开，有故障的网络段将“高亮”显示。    单击Help→Contents之后，在Diagnostics（诊断）下的CaLling the Module Information（调用模板信息）标题下能找到更多的信息，
