PLC的异或指令符号、功能说明及应用

来源：艾特贸易2017-06-05

简介XOR （异或）指令功能，是一个由常开和常闭触点组成，按图 4-3 组合网络实现的功能。图 4-3 组合网络实现 XOR 功能 1 ．指令符号 XOR 指令说明表见表 4-6 。表 4-6 XOR 指令说明表 2 ．指令

    XOR（异或）指令功能，是一个由常开和常闭触点组成，按图4-3组合网络实现的功能。
组合网络实现XOR功能     图4-3    组合网络实现XOR功能    1．指令符号    XOR指令说明表见表4-6。    表4-6    XOR指令说明表

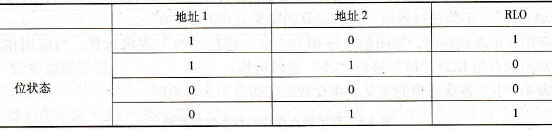

    2．指令功能说明    XOR（异或）指令，当两个指定地址的位状态不相同时，逻辑运算的结果(RLO)=“1”，而当两个指定地址的位状态相同时，逻辑运算的结果(RLO)=“0”，见表4-7。    表4-7    XOR指令BOOL运算的真值表
    3．指令应用举例（见图4-4）    在满足以下条件时Q4.0=1:    1)输入I0.0=“0”同时I0.1=“1”；    2)或者输入I0,0=“1”同时I0.1=“0”。
XOR指令应用举例     图4-4    XOR指令应用举例
