PLC的复位线圈指令符号、功能说明及应用

    1．指令符号    <地址>    -(R)    表4-13为复位线圈指令说明表。    表4-13    复位线圈指令说明表
    2．指令功能说明    复位线圈只有在前面指令组的RLO为“1”（“动力流”流向线圈）时才执行。如果“动力流”流向复位线圈( RLO=“1”)，则复位线圈指定的<地址>单元被复位为“0”。一个为“0”的RLO（无“动力流”流向线圈），将不会影响由复位线圈指定的<地址>单元的状态，即<地址>单元的状态不改变。如果<地址>单元是一个定时器号(Tno．)，“复位”的结果是定时器的值复位成“0”，如果<地址>单元是一个计数器号(Cno．)，“复位”的结果是计数器的值复位成“0”。    与MCR指令（主控继电器指令）一起使用的相关功能说明：    当复位线圈放置在有效的MCR区域时，其功能将会受MCR的影响。在一个有效的MCR区域内，如果主控继电器MCR处于“接通”状态，且有“动力流”流入复位线圈，则由复位线圈指定的<地址>位将复位成“0”。如果主控继电器MCR处于“断开”状态，则复位线圈指定的<地址>状态不改变，与此时的“动力流”状态无关。    表4-14为复位线圈指令对状态位的影响。    表4-14    复位线圈指令对状态位的影响
    3．指令应用举例（见图4-9）    如果在图4-9上，下面的条件之一成立，则输出Q4.0复位成“0”：    1)输入I0.0和I0.1的信号状态都为“1”；    2)或者输入I0.2的信号状态为“0”。    如果RLO为“0”，则输出Q4.0的信号状态仍然不变。    如果输入I0.3的信号状态为“1”，则定时器T1处于复位状态。    如果输入I0.4的信号状态为“1”，则计数器C1处于复位状态。    如果图4-9上的各个梯节放在有效的MCR区域内：    1)在MCR“接通”时，Q4.0、T1和C1的复位情况和对图4-9的说明一样。    2)如果MCR“断开”，则Q4.0、T1和C1保持原来的状态不变，而与RLO的状态（“动力流”状态）无关。

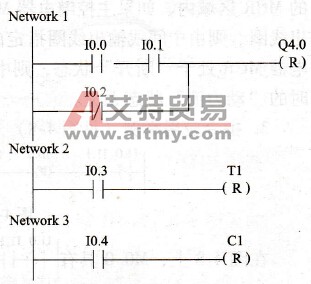

    图4-9    复位线圈指令应用举例
