FXGPWIN编程软件的程序编制

    1．编制语言的选择    FXGPWIN软件提供了三种编程语言，分别是梯形图、语句表和功能逻辑图(SFC)。打开“视图”菜单，如图3-10所示。选择对应的编程语言。
    图3-10    编制语言选择界面    2．采用梯形图编写程序    (1)按以上步骤选择梯形图编程语言。选择“视图”菜单下的“工具栏”，“状态栏”，“功能键”和“功能图”子菜单，如图3-11所示。

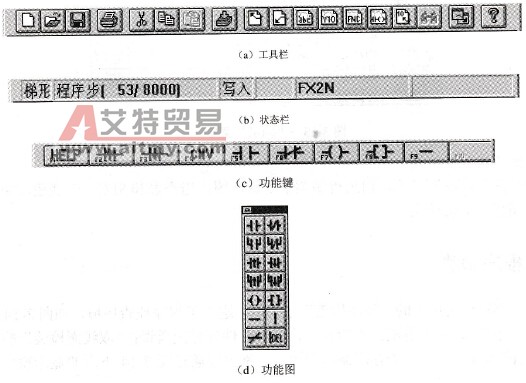

    图3-11    “视图”菜单界面    (2)梯形图中对软元件的选择既可通过以上“功能键”和“功能图”子菜单完成，也可用“工具”菜单完成。“工具”菜单如图3-12所示。菜单下的“触点”子菜单提供对输入各元件的选用，“线圈”和“功能”子菜单提供对各输出继电器、中间继电器、时间继电器和计数器等软元件的选用。“连线”子菜单除了用于梯形图中各连线外，还可以通过“Del”键删除连接线。“全部清除”子菜单用于清除所有编程内容。

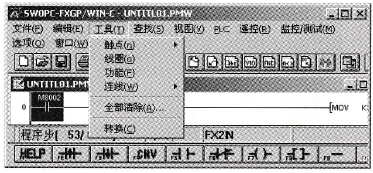

    图3-12    “工具”菜单界面    (3)“编辑”菜单的使用    “编辑”菜单含有如图3-13所示的内容。“剪切”、“撤消键入”、“粘贴”、“复制”和“删除”子菜单操作和普通软件一样，这里不作介绍。其余各子菜单是对各连接线、软元件等的操作。

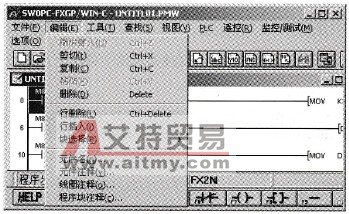

    图3-13    “编辑”菜单界面    (4)编程语言的转换    当梯形图程序编写好后，通过视图菜单下梯形图、指令表和SFC（功能逻辑图）子菜单进行三种编程语言的转换。
