S7 PLC分布式I/O模板的组态

    在常用配置的自动化系统中，中央可编程序控制器的I/O模板与传感器、执行机构之间需要大量的连接电缆，这不仅增加了安装的工作量，也增加了安装费用和发生故障的几率。应用分布式I/O，将I/O模板就近放置于传感器和执行机构附近，在可编程序控制器和I/O模板及现场器件之间用现场总线PROFIBUS-DP连接，就可克服中央I/O模板的上述缺点。分布式I/O模板的硬件组态与中央机架模板的硬件组态类似，从导航窗口右边页面的目录菜单，选择分布式I/O模板单元，对它们进行硬件组态和属性定义。    图3-11所示为S7 PLC的分布式I/O结构举例和通过PROFIBUS-DP网络进行连接。
    图3-11    S7 PLC分布式I/O结构（PROFIBUS-DP网络）    下面通过图3-12对怎样建立一个新的项目来组态分布式I/O系统进行说明。    图3-13通过图解的方法来说明怎样组态一个可以配置分布式I/O的站，到目前为止，所描述的步骤和本章3.4节的步骤是类似的，得到的组态界面也和图3-6一致。图3-14~图3-16进一步说明，怎样将分布式I/O单元组态到上述已经建立起来的站中，并设置或修改它们的属性参数。    图3-15用图解方法，说明怎样在主站上组态一个分布式I/O的从站，这种从站是模块化结构的，从站是由PROFIBUS-DP通信模板IM153-2和若干块标准的I/O模板（例如图中的DI32×DC24V）组成。
    图3-12    建立一个新的项目来组态分布式I/O系统

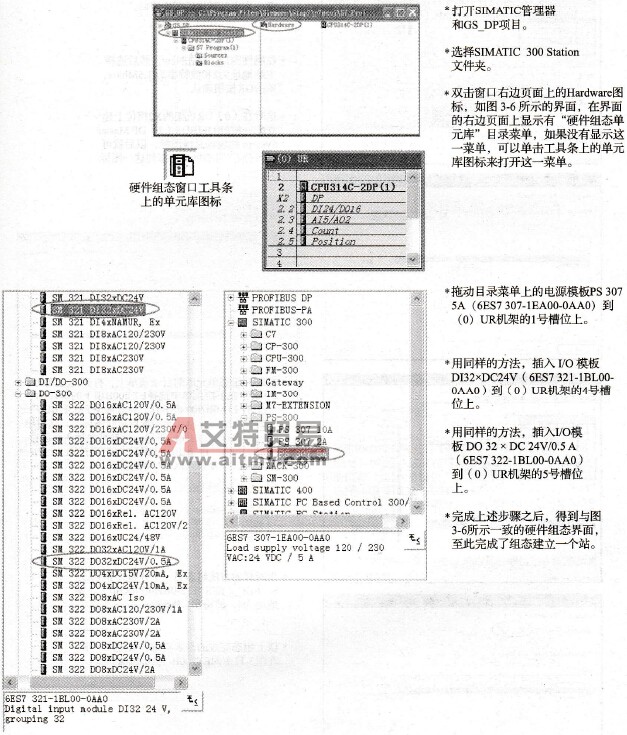

    图3-13    组态建立一个站
    图3-14    组态DP主站和分布式I/O
    图3-15    组态分布式I/O ET200M    如果用户需要改变已经组态完成的I/O模板的地址，图3-16通过图解说明了这一改变的过程和步骤。

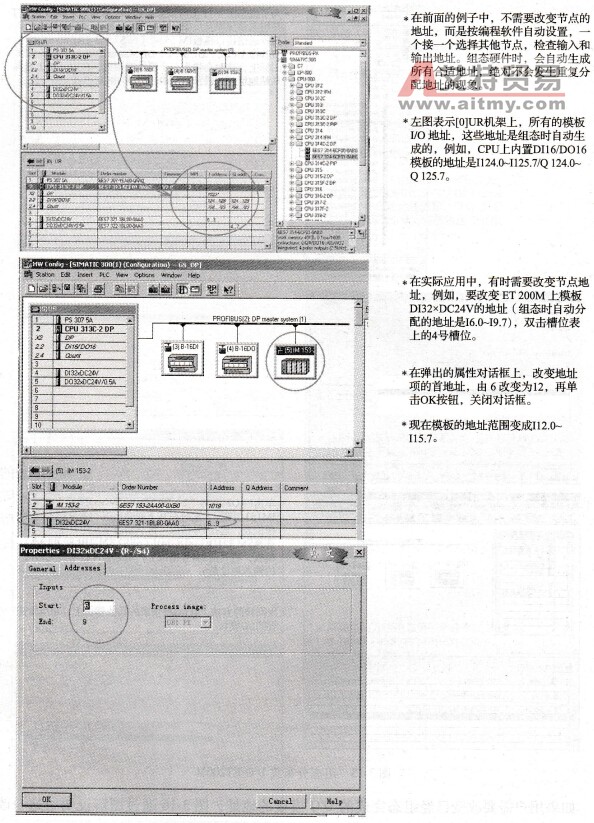

    图3-16    在组态过程中改变节点和I/O的地址
