FXGPWIN编程软件中其他菜单及目录的使用

    1．可编程控制器数据寄存器的读出和写入    在“PLC”菜单下的“寄存器数据传送”子菜单有三项内容：“读入”、“写出”和“核对”，如图3-21所示。单击“读入”键，即可从可编程控制器中读出数据寄存器的内容。单击“写出”键，即可将程序中相应的数据寄存器内容写入可编程控制器中。“核对”键用来确认内容是否一致。
    图3-21    “寄存器数据传送”界面    2．“选项”菜单的使用    “选项”菜单的内容如图3-22所示。

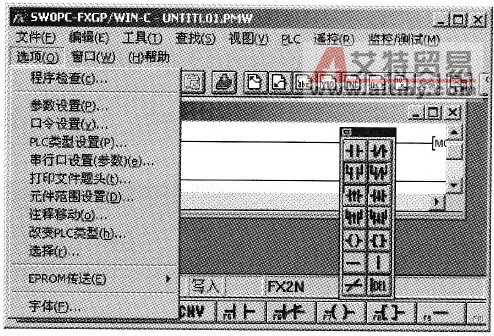

    图3-22    “选项”菜单界面    1)可编程控制器EPROM的处理    打开“EPROM传送”子菜单有三项内容：“读入”、“写出”和“核对”。单击“读入”键，即可从可编程控制器读出EPROM的内容。单击“写出”键，即可将编写的程序写入可编程控制器中。“核对”键用于验证编写的程序和EPROM中的内容是否一致。    2)单击“选项”菜单下的“字体”子菜单，即可设置字体式样、大小等有关内容，如图3-23所示。    3)“窗口”菜单的使用    双击“窗口”菜单下的“视图顺排”子菜单，就可层铺编程环境。双击“窗口水平排列”子菜单，就可水平铺设编程环境。双击“窗口垂直排列”子菜单，就可垂直铺设编程环境。

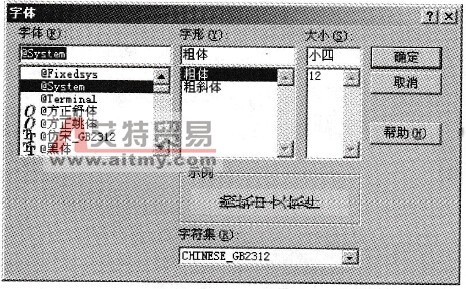

    图3-23    字体式样、大小设置界面
