用GPP软件编写梯形图的技术方法

    GPP软件使用起来灵活、简单、方便，我们把它安装在程序中，使用时只要进入程序，选中MELSEC Applications，在WINDOWS下运行GPP，打开工程，选中新建，出现如图3-24所示界面，先在PLC系列中选出你所使用的可编程控制器的CPU系列，如在我们的实验中，选用的是FX系列，所以选FXCPU，PLC类型是指所选机器的型号，我们实验用FX2N系列，所以选中FX2N (C)，确定后出现如图3-25所示界面，在界面上我们清楚地看到，最左边是根母线，深框表示现在可写入区域，上方有菜单，你只要任意单击其中的元件，就可得到你所要的线圈、触点等。
    图3-24    新建界面    如要在某处输入X000，只要把深色光标移动到所需要写的地方，然后在菜单上选触点，出现如图3-26所示界面：    再输入X000，即可完成写入X000。    如要输入一个定时器，先选中线圈，再输入一些数据，数据的输入标准在第3章中已提过，图3-27显示了其操作过程。    对于计数器，因为它有时要用到两个输入端，所以在操作上既要输入线圈部分，又要输入复位部分，其操作过程如图3-28和图3-29所示。

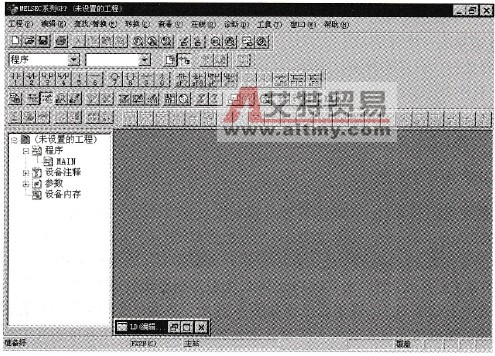

    图3-25    GPP软件界面
    图3-26    输入X000
    图3-27    输入定时器
    图3-28    输入计数器    注意：在图3-28中的箭头所示部分，它选中的是应用指令，而不是线圈。
    图3-29    选中计数器应用指令    如果需要画梯形图中的其他线、输出触点、定时器、计时器、辅助继电器等，在菜单上都能方便地找到，再输入元件编号即可。在图3-25的上方还有其他一些功能菜单，如果把光标指向菜单上的某处，在屏幕的左下角就会显示其功能，或者打开菜单上的“帮助”，可找到一些快捷键列表、特殊继电器/寄存器等信息。
