生成功能块( FB)的背景数据块及使用实际参数替代

    前面已经编写了功能块FBl (Engine)，并在变量登记表中特别定义了与Engine相关的参数。为了以后在OB1组织方块中能够调用功能块，必须生成相应的数据块，称为背景数据块，并分配给功能块。    下面通过控制和监视汽油发动机或柴油发动机来举例说明这一过程。由于这两种发动机的设定速度不同，因此分别把它们存储在不同的背景数据块中，其具体的值(#Setpoint_Speed)是不同的，而控制和监视这两种发动机的功能块相同，类似地，不同的其他参数分别存放在不同的背景数据块中。由于对功能块只需集中编写一次，这样就减少了所涉及的编程工作量。    图3-39说明怎样在一个项目下建立属于功能块(FB)的背景数据块(Instance DB)。    单击菜单命令Help→Content之后，在Programming Block和Creating Data Blocks项下，能得到更多的信息。

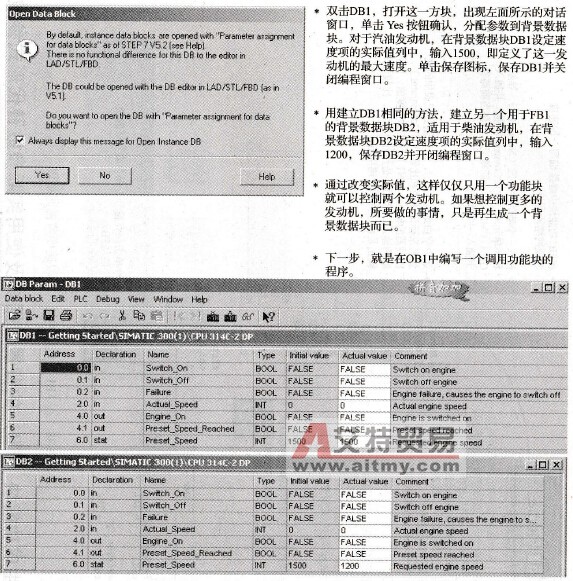

    图3-39    建立功能块(FB)的背景数据块(Instance DB)
