西门子公司S7 PLC和STEP 7编程软件的应用

    应用STEP 7软件，能在一个“项目(Project)”内建立起S7用户程序。可编程序控制器是由电源模板、CPU以及输入/输出(I/O)模板组成。PLC通过S7程序，监视和控制被控对象。在S7程序内通过地址，对I/O模板进行寻址。图3.1所示为PLC控制被控对象的过程，图3-2所示为STEP 7软件的应用过程。
    图3-1    PLC控制被控对象的过程

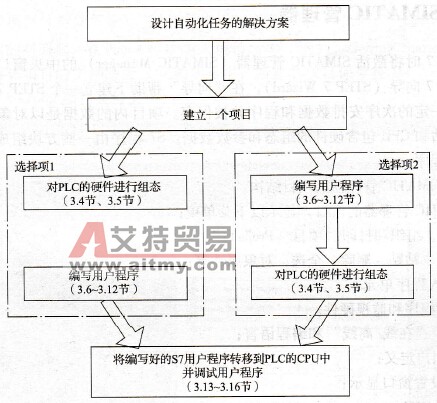

    图3-2    STEP 7软件的应用过程    在图3-2中有两个选择项，如果要解决的自动化任务比较复杂，编写的程序量比较大，涉及的输人/输出点数多，建议采用选择项1，即先对PLC的硬件进行组态，然后编写用户程序，这样做的优点是通过STEP 7对所有输入/输出点的绝对地址先进行了定义和分配，在以后的程序编写过程中就不会混淆。另外，在组态过程中还可以改变模板的参数和属性，例如，对模拟量输入模板，在组态过程中，可以确定它是电压输入信号(0～10V，±10V)还是电流输入信号(4～20mA)。对一个多CPU项目。在组态过程中，可以确定各个CPU的MPI地址。    对于比较简单的项目，涉及的输入/输出点数不多，也可以采用选择项2。
