S7-300 PLC指令结构

    指令是程序的最小独立单位，用户程序是由若干条顺序排列的指令构成的。    1．指令的组成    (1)语句指令    语句指令用助记符表示PLC要完成的操作。
    操作码用来指定要执行的功能，告诉CPU该进行什么操作；操作数内包含为执行该操作所必需的信息，告诉CPU用什么地方的数据来执行此操作。    (2)梯形图指令    梯形图指令用图形元素表示PLC要完成的操作。在梯形图指令中，其操作码是用图素表示的，该图素形象地表明CPU做什么，其操作数的表示方法与语句指令相同。    2．操作数    (1)标识符    标识符有I、Q、PI、PQ、M、T、C、L、DB几种。其中I表示输入过程映像存储区，Q表示输出过程映像存储区，PI表示外部输入，PQ表示外部输出，M表示位存储区，T表示定时器，C表示计数器，L表示本地数据，DB表示数据块，B表示字节，W表示字，D表示双字。    PLC物理存储器是以字节为单位的，当操作数长度是字或双字时，标识符后给出的标识参数是字或双字内的最低字节单元号。当使用宽度是字或双字的地址时，应保证没有生成任何重叠的字节分配，以免造成数据读／写错误。    (2)操作数的表示法    操作数既可以用物理地址（绝对地址），也可以用符号地址（必须先定义后使用，而且符号名必须是唯一的，符号名最长可达24个字符）。引号(“”)不允许使用。可以输入注释简单地解释该符号的功能（最多80个字符）。    使用菜单命令View>Display>Symbolic Representation，可以在所有声明的符号地址和绝对地址之间进行切换。    3．寻址方式    寻址方式是指令得到操作数的方式。S7寻址方式有立即寻址（操作数本身直接包含在指令中）、直接寻址（指令中直接给出操作数的存储单元地址）、存储器间接寻址，以及寄存器间接寻址四种。    S7指令的操作对象包括常数、S7状态字中的状态位、S7的各种寄存器，以及功能块FB、FC和系统功能块SFB、SFC、S7的各存储区单元。    4．状态字    状态字用于表示CPU执行指令时所具有的状态。如图4-19所示。

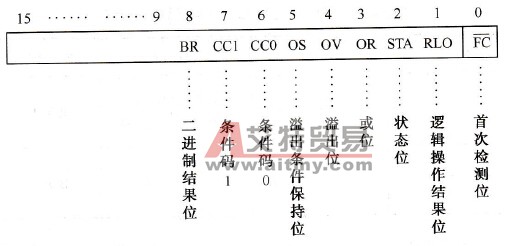

    图4-19    状态字
