S7-300 PLC计数器指令

    每个计数器均有一个16位的字和一个二进制位。如图4-28所示。

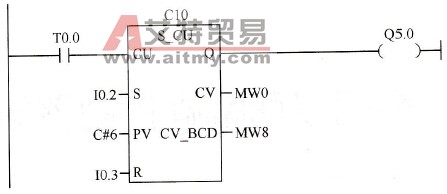

    图4-28    计数器存储区    计数器字的0～11位是计数值的BCD码，计数值的范围为0～999。二进制格式的计数值只占用计数器字的0～9位。    如图4-29所示的是加计数器，设置计数值线圈SC (Set Counter Value)用来设置计数值，在RLO的上升沿预置值被送入指定的计数器。CU的线圈为加计数器线圈。在I0.0的上升沿，如果计数值小于999，计数值加1。复位输入I0.3为1时，计数器被复位，计数值被清零。计数值大于0时计数器位（即输出Q）为1；计数值为0时，计数器位也为0。
    图4-29    加计数器
