PLC的定时范围扩展

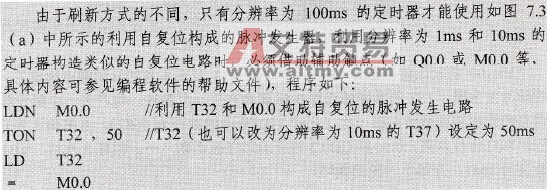

    S7-200的定时器最长的定时时间为3276.7s，如果需要更长的定时时间，则需要利用定时扩展电路，图7.3所示即为利用计数器实现的定时器扩展电路，该电路利用接通延时定时器T37及其常闭触点构成了一个脉冲信号发生器，脉冲周期为50s（预设值×分辨率），当I0.0闭合后，T37起动，其生成的脉冲序列如图7.3(b)所示。计数器C4用于对脉冲信号计数，当计数值等于预设值（此例设置为6）时，C4常开触点闭合，线圈Q0.0“通电”。如此实现300s的定时。当I0.0断开，定时器T34和C4复位，为下一次定时做准备。从电路工作原理分析可以看出：定时时间=定时器预设值×分辨率×计数器预设值如果需要更长的定时范围，只需改变接通延时定时器T37和计数器C4的预设值即可。
    图7.3    定时范围扩展电路
