S7-300的模拟量模块

    下面以SM331模拟量输入模块为例介绍模拟量模块的使用。    1)通过量程卡上的适配开关可以设定测量的类型和范围    没有量程卡的模拟量模块具有适应电压和电流测量的不同接线端子，这样，通过正确地连接有关端子可以设置测量的类型。具有适配开关的量程卡安放在模块的左侧，在安装模块前必须正确地设置它。允许的设置为“A”、“B”、“C”和“D”。关于设置不同的测量类型及测量范围的简要说明印在量程卡上。在一些模块上，几个通道被组合在一起构成一个通道组。此时，适配开关的设定应用于整个通道组。如图4-16所示。

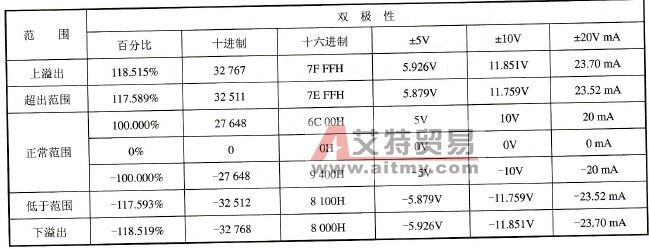

    图4-16    设置测量类型    模拟量输入模块测量的类型和范围见表4-22和表4-23。    表4-22    双极性测量的范围

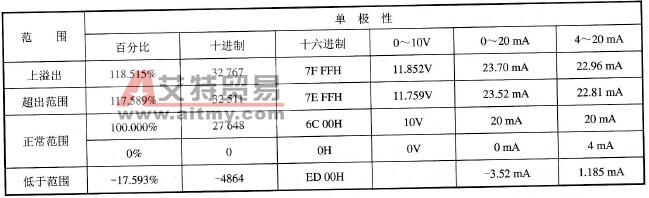

    表4-23    单极性测量的范围

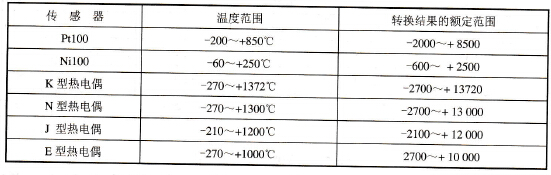

    2)地址范围    S7-300为模拟量输入和输出保留了特定的地址区域，以便与数字模块的输入、输出映像区的地址( PⅡ/PIQ)相区别。地址从字节256开始，每个模拟量通道占两个字节。可通过硬件组态来确定具体的模拟量输入和输出地址。    可以用装载和传送指令来访问模拟模块，例如：指令“L PIW256”读取机架0上第一个模块1通道的值。S7-400模拟量模块的地址区域从字节512开始。    3)模拟量输入模块的参数设置    ①模块诊断与中断的设置。    ②模块测量范围的选择。“4DMU”是4线式传感器电流测量，  “R-4L”是4线式热电阻，“TC-Ⅰ”是热电偶，“E”表示测量种类为电压。未使用某一组的通道应选择测量种类中的“Deactivated”（禁止使用）。    ③模块测量精度与转换时间的设置。SM331采用积分式A/D转换器，积分时间直接影响到A/D转换时间、转换精度和干扰抑制频率。为了抑制工频频率，一般选用20ms的积分时间。    ④设置模拟值的平滑等级。在平滑参数的四个等级（无，低，平均，高）中进行选择。    4)设置的对称电压或电流的范围    可设置的对称电压或电流的范围：（对称的）±80mV、±2.5V、±3.2mA、±250mV、±5V、±10mA、±500 mV、±10V、±20mA、±1V。    转换结果的额定范围-27 648～+27 648。    可设置的不对称的电压或电流的范围：（不对称的）0～2V、0～20 mA、1～5V、4～20 mA。    转换结果的额定范围0～+27 648。    可设置的电阻值的范围：0～150Ω、0～300Ω、0～600Ω    转换结果的额定范围0～+27 648。    如果温度用热电阻或热电偶来测量，转换结果的额定值用温度的十倍值表示，见表4-24。    表4-24    热电阻或热电偶测量温度范围和转换结果
