S7-200 CPU存储器数据的寻址长度

    在S7-200系统中，可以按位、字节、字和双字对存储单元寻址。    寻址时，数据地址以代表存储区类型的字母开始，随后是表示数据长度的标记，然后是存储单元编号；对于二进制位寻址，还需要在一个小数点分隔符后指定位编号。    位寻址的举例如图4-2所示。字节寻址的举例如图4-3所示。    可以看出，VW100包括VB100和VB101；VD100包含VW100和VW102，即VB100、VB101、VB102和VB103这4个字节。值得注意的是，这些地址是互相交叠的。    当涉及多字节组合寻址时，S7-200遵循“高地址、低字节”的规律。如果将16#AB（十六进制立即数）送入VB100，16#CD送入VB101，那么VW100的值将是16#ABCD。即VB101作为高地址字节保存数据的低字节部分。
    图4-2    位寻址举例

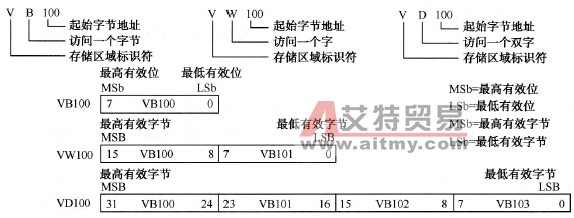

    图4-3    字节寻址举例
